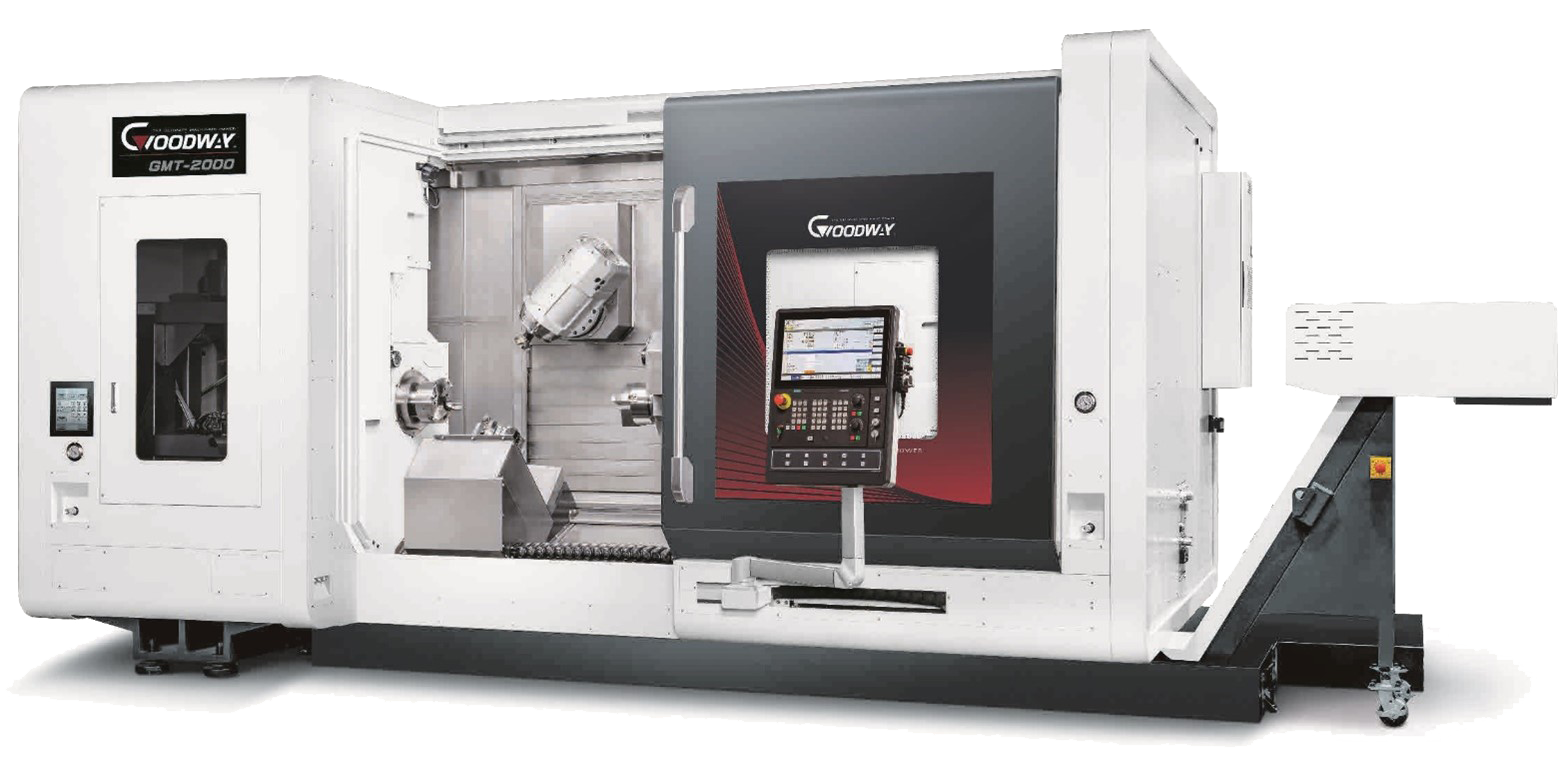

Багатофункціональні токарно-фрезерно-свердлильні центри GOODWAY GMT-2000 (доп. шпиндель вісь B + ATC)

Токарні верстати серії GMT-2000 поєднують в собі функціональні характеристики токарних та фрезерних обробних центрів. Вони мають 9 осей управління та можливість одночасної 5-осьової обробки. Дана серія може виконувати не тільки різну обробку деталей складних форм, але й легко впорається з важкими режимами різання. Верстати серії GMT-2000 є універсальними, які можна використовувати у всіх галузях промисловості.

Крім того, опційна інтелектуальна операційна система G.LINC та різні технічні засоби автоматизації можуть додатково підвищити ефективність виробництва, знизити виробничі витрати та повністю задовольнити усі виробничі потреби як на сьогоднішній день, так і в майбутньому.

Виробничі можливості	GMT-2000	GMT-2000S	GMT-2000ST
Найбільший діаметр встановлюваного виробу	Ø 660 мм
Найбільший діаметр обточування (фрезерний шпиндель)	Ø 660 мм
Найбільший діаметр обточування (нижня револьверна головка)	–		Ø 420 мм
Максимальна довжина обточування	1020 / 1520 (L1) / 2520 (L2) мм		1520 (L1) / 2520 (L2) мм
Найбільший діаметр прутка, що обробляється	А: Ø 65 / B: Ø 80 / C: Ø 102 мм
Відстань між кінцями шпинделя	–	1350 / 1850 (L1) / 2850 (L2) мм	1850 (L1) / 2850 (L2) мм
Висота центру шпинделя	1235 мм

Шпиндель 1	GMT-2000	GMT-2000S	GMT-2000ST
Розмір патрону	A: 8″ / B: 10″ / C: 12″
Максимальна швидкість шпинделя	A: 4500 / B: 3800 / C: 3200 об/хв
Кінець шпинделя	A: A2-6 / B: A2-8 / C: A2-8
Діаметр отвору шпинделя	A: Ø 76 / B: Ø 91 / C: Ø 113 мм
Діаметр підшипнику шпинделя	A: Ø 120 / B: Ø 140 / C: Ø 160 мм
Крутний момент S6-40%	A: 610 / B: 795 / C: 1190 Нм
Мінімальний інкремент індексації	0,0001°

Шпиндель 2	GMT-2000	GMT-2000S	GMT-2000ST
Розмір патрону	–	A: 8″ / B: 10″ / C: 10″
Максимальна швидкість шпинделя	–	A: 4500 / B: 3800 / C: 3800 об/хв
Кінець шпинделя	–	A: A2-6 / B: A2-8 / C: A2-8
Діаметр отвору шпинделя	–	A: Ø 76 / B: Ø 91 / C: Ø 91 мм
Діаметр підшипнику шпинделя	–	A: Ø 120 / B: Ø 140 / C: Ø 140 мм
Крутний момент S6-40%	–	A: 610 / B: 795 / C: 795 Нм
Мінімальний інкремент індексації	–	0,001°

Фрезерний шпиндель	GMT-2000	GMT-2000S	GMT-2000ST
Максимальна швидкість шпинделя	12000 об/хв
Квадрат інструменту	25 мм
Діаметр інструменту	Ø 40 мм
Конус шпинделя	HSK-T63 / Capto C6
Крутний момент S6-40%	62 Нм
Мінімальний інкремент індексації (вісь B)	0,0001°

Нижня револьверна головка	GMT-2000	GMT-2000S	GMT-2000ST
Станцій	–		9
Двигун привідного інструменту	–		серводвигун
Квадрат інструменту	–		25 мм
Діаметр інструменту	–		Ø 40 мм
Швидкість індексації	–		0,2 с

Задня бабка	GMT-2000	GMT-2000S	GMT-2000ST
Конус пінолі	MT#5 обертовий центр	–

Пристрій автоматичної зміни інструменту	GMT-2000	GMT-2000S	GMT-2000ST
Місткість магазину	40 / 80 / 120 T
Максимальний діаметр інструменту	Ø 90 мм (Ø 130 мм, якщо сусідні комірки порожні)
Максимальна довжина інструменту	450 мм
Максимальна маса інструменту	12 кг

Подачі	GMT-2000	GMT-2000S	GMT-2000ST
Вісь X1	50 м/хв
Вісь Z1	50 м/хв
Вісь Y1	40 м/хв
Вісь X2	–		30 м/хв
Вісь Z2	–		40 м/хв
Вісь B	60 об/хв
Вісь C	100 об/хв
Вісь Zs	8 м/хв	40 м/хв

Двигун шпинделя	GMT-2000	GMT-2000S	GMT-2000ST
Шпиндель 1 (SIEMENS)	A: 25 / B: 30 / C: 30 кВт
Шпиндель 2 (SIEMENS)	–	A: 25 / B: 30 / C: 30 кВт
Фрезерний шпиндель S6-40%	20,8 кВт

Загальні характеристики	GMT-2000	GMT-2000S	GMT-2000ST
ЧПК	SIEMENS 840D sl / FANUC 31i – B5 ( 5-осей ) / 31i – B ( 4+1 осей )
Напруга / потужність	змінний струм 380/400 ± 10%, 3 фази / 133 кВА / 106 кВт
Бак гідравліки	40 л
Бак мастила	0,7 л
Бак МОР	385 л	520 л	790 л
Висота верстату	2720 мм
Розміри (Д х Ш)	4580 х 2850 / 5080 х 2850 (L1) / 6080 x 2850 (L2) мм
Маса верстату	14500 кг	16600 кг	20800 кг

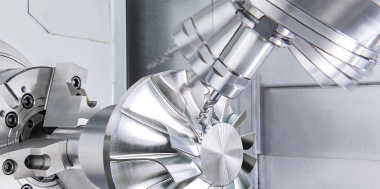

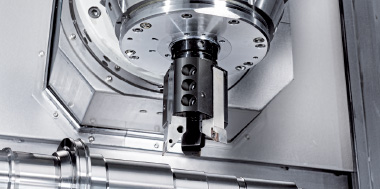

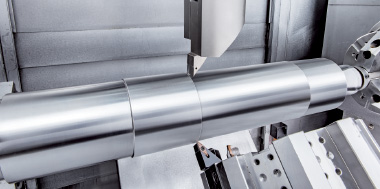

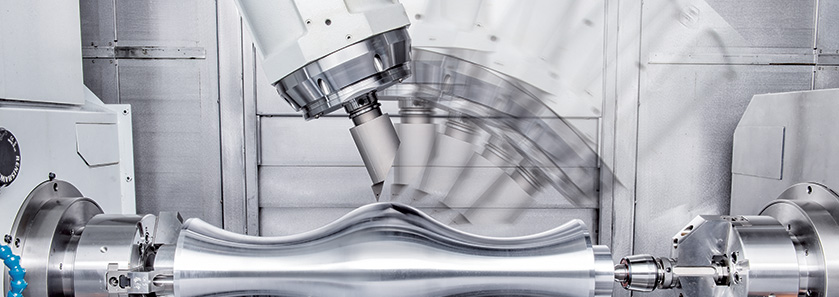

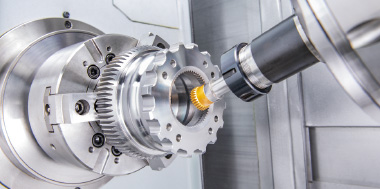

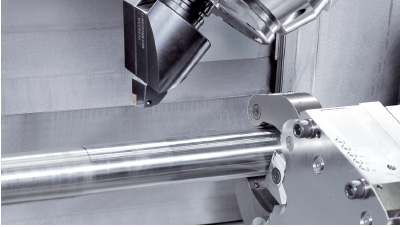

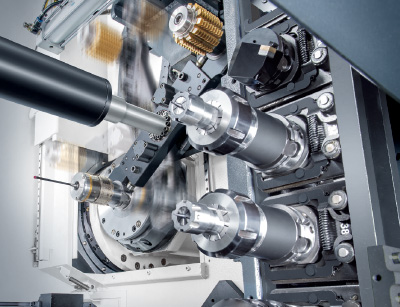

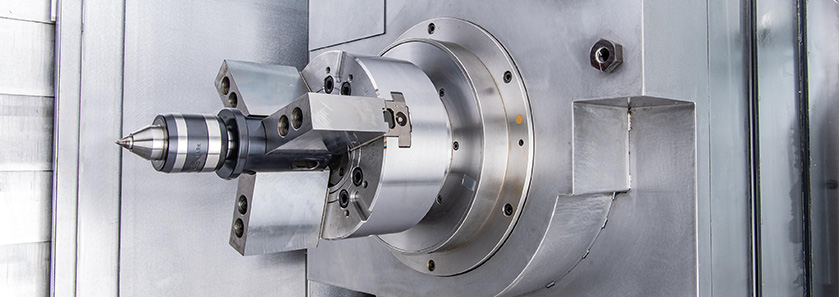

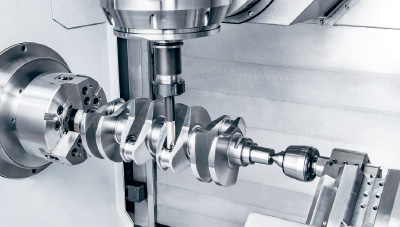

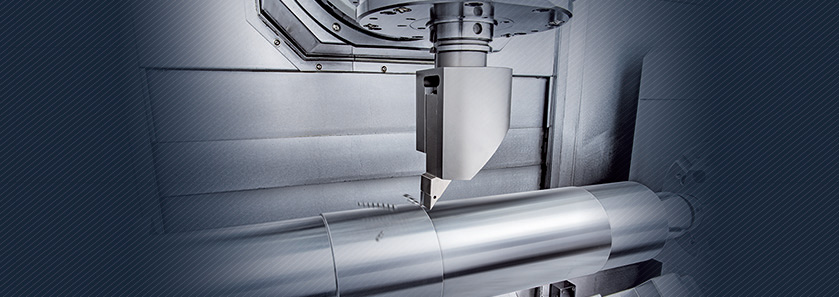

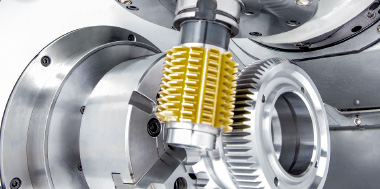

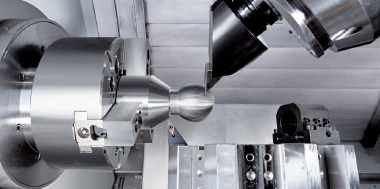

Фотогалерея

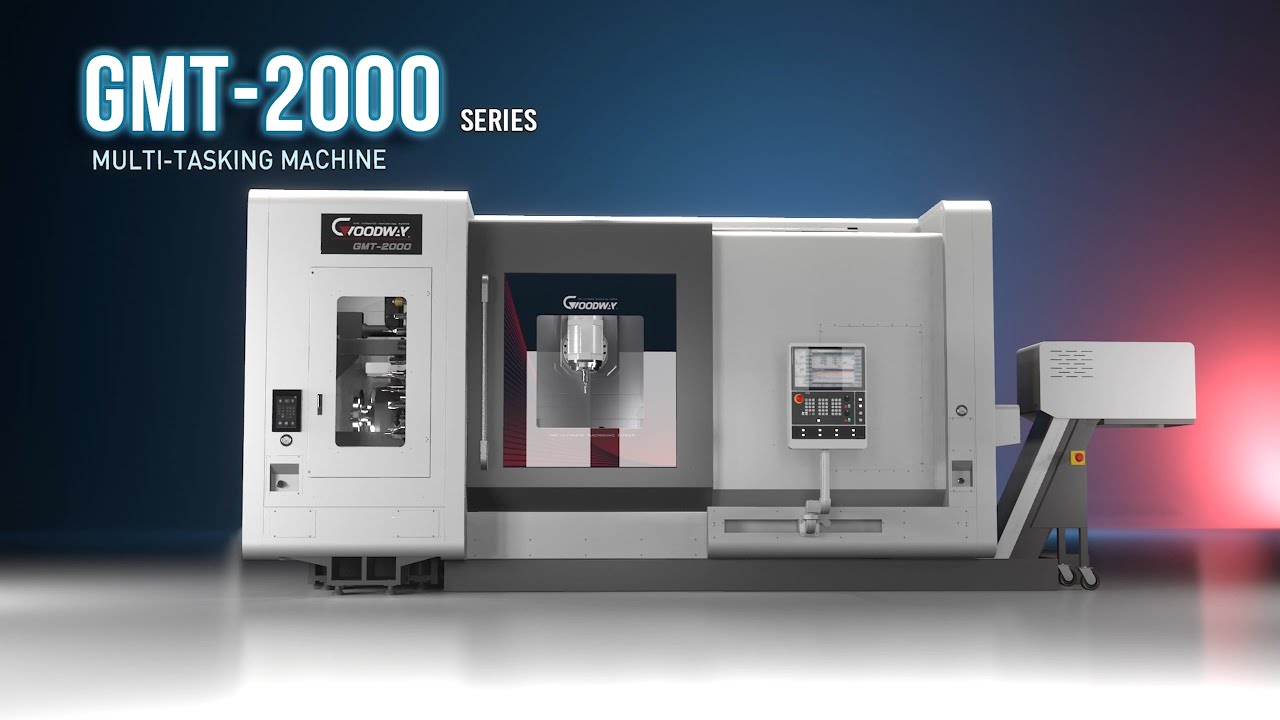

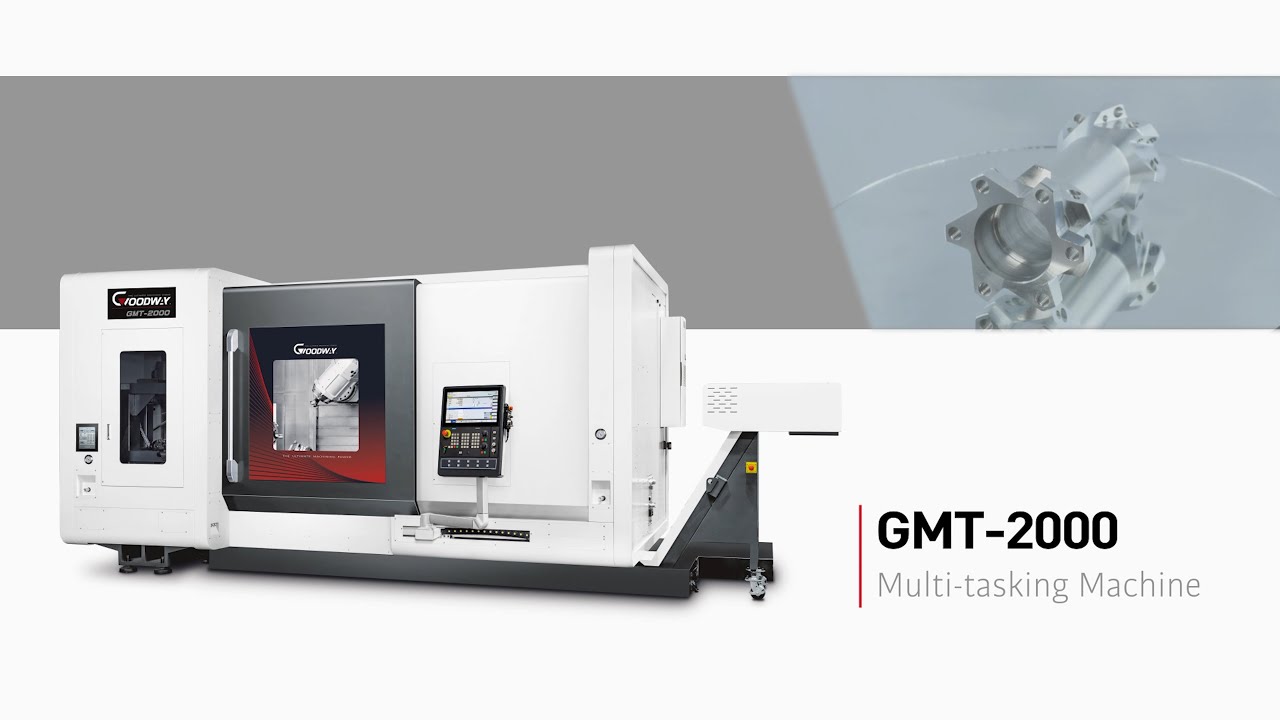

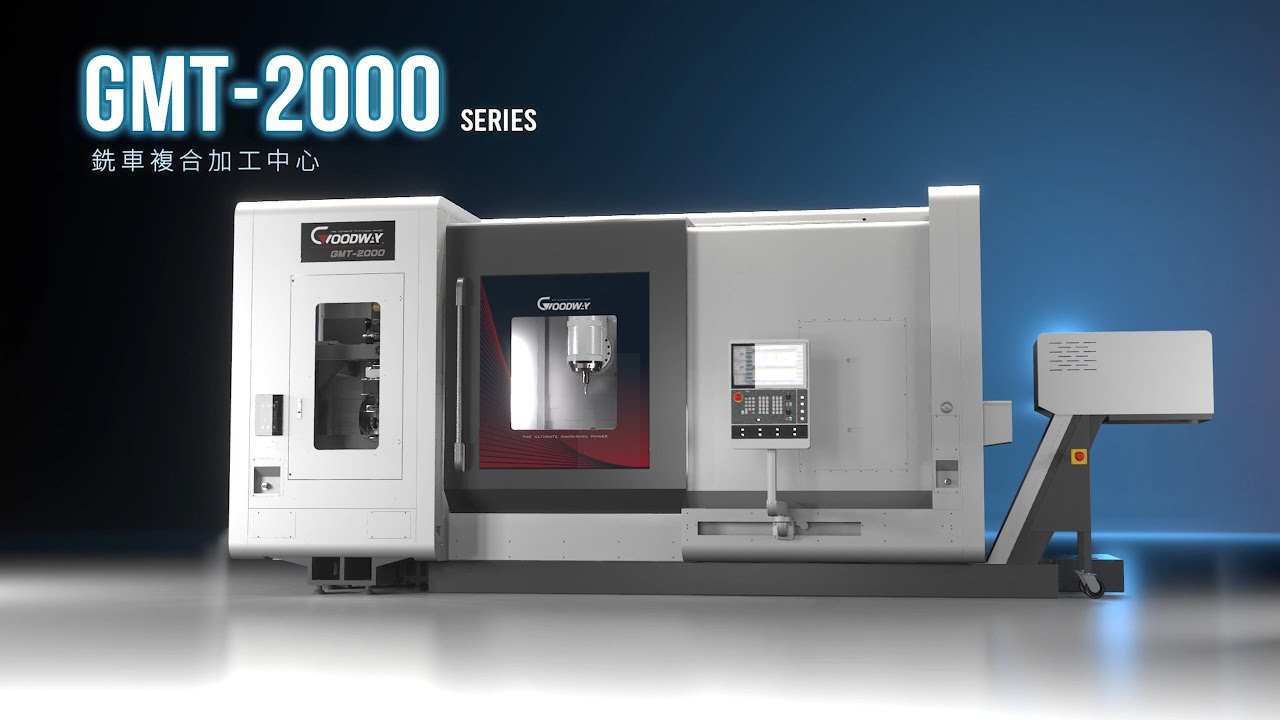

Відеогалерея
