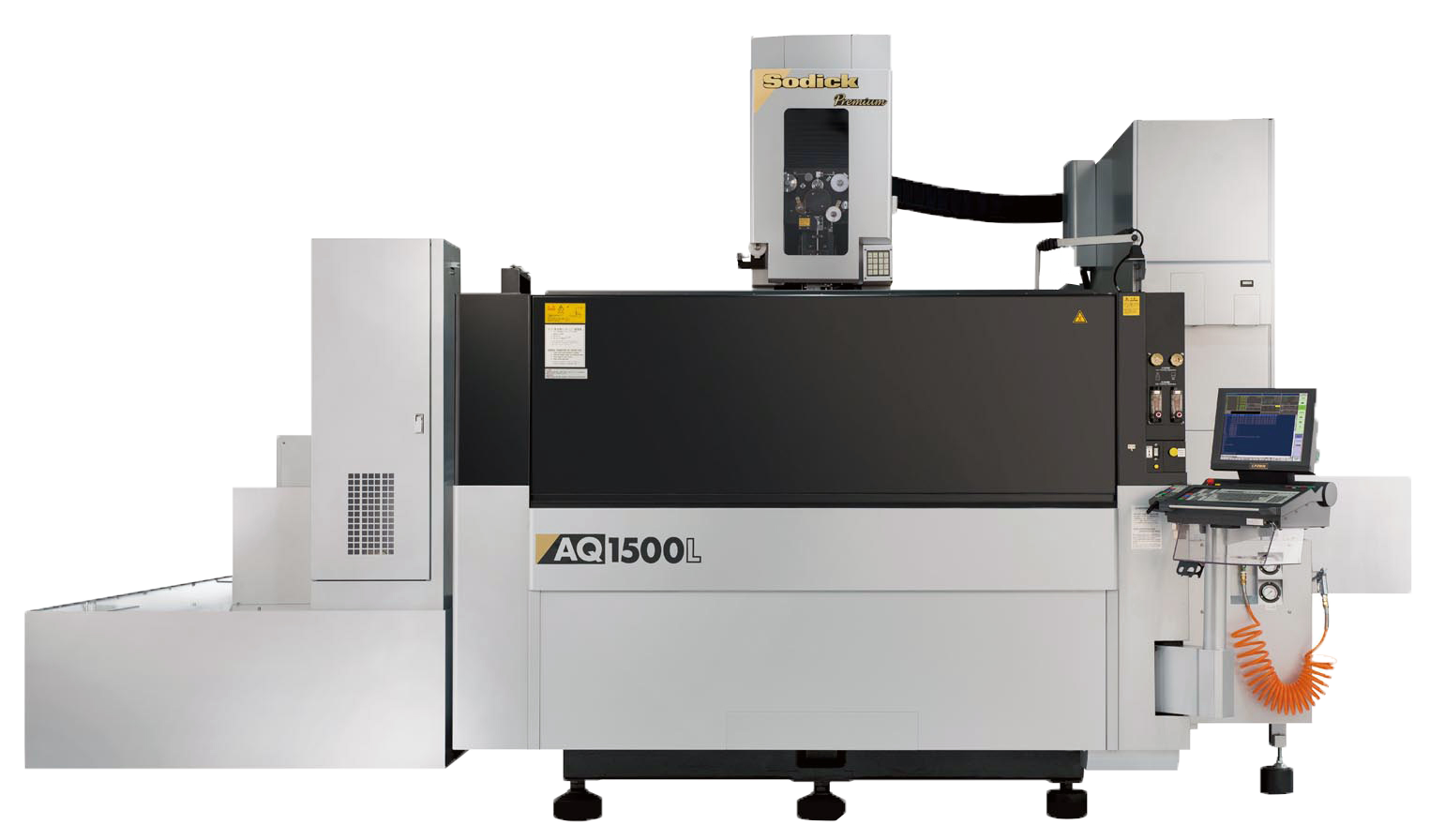

Дротово-вирізні електроерозійні верстати серії AQ (SODICK)
| Технічні характеристики | AQ900L | AQ1200L | AQ1500L |
| Переміщення по осям X / Y | 900 / 600 мм | 1200 / 800 мм | 1500 / 1000 мм |
| Переміщення по осі Z | 400 мм | 400 мм (опція – 600 мм) | 600 мм |
| Переміщення по осям U / V | 920 / 620 мм | 1220 / 820 мм | 1520 / 1020 мм |
| Максимальний кут конусного різання | ±30° | ||
| Розміри робочої ванни | 1374 х 1133 мм | 1824 х 1400 мм | 2124 х 1600 мм |
| Максимальний розмір заготовки | 1200 х 900 х 400 мм | 1600 х 1200 х 400 мм | 1900 х 1400 х 600 мм |
| Максимальна маса заготовки | 2000 кг | 4000 кг | 8000 кг |
| Відстань від головки електрода до робочого столу | 1050 мм | 1200 мм | |
| Діаметр електроду | ∅0,15 ~ 0,33 мм | ||
| Натяг дроту-електроду | 3 ~ 23 H | ||
| Швидкість подачі дроту | 420 мм/с | ||
| Габаритні розміри (Ш × Г × В) (з ЧПУ-генератором та гідроагрегатом) | 2380 х 3150 х 2395 мм | 4100 х 3870 х 2490 мм | 5600 х 4435 х 2930 мм |
| Розміри для встановлення верстата | 3500 х 4200 мм | 5200 х 5200 мм | 6700 х 5765 мм |
| Маса верстата | 8000 кг (з ЧПУ-генератором та гідроагрегатом) | 11000 кг (З ЧПУ-генератором) | 15000 кг (З ЧПУ-генератором) |
| Блок живлення | 3 фази, 50/60 Гц, 13 кВА | ||
| Діелектричний агрегат | AQ900L | AQ1200L | AQ1500L |
| Ємність бака (деіонізована вода) | 1600 л | 3000 л | 5000 л |
| Кількість фільтрів у гідростанції | 3 змінних фільтр-патрона SHF-25E | 4 змінних фільтр-патрона внутрішнього тиску SHF-25E або аналоги | |
| Маса (без води) | – | 850 кг (основний бак) + 550 кг (допоміжний бак) | 300 кг (основний бак) + 1010 кг (допоміжний бак) |
| Ємність деіонізаційної колони | 18 л | ||
