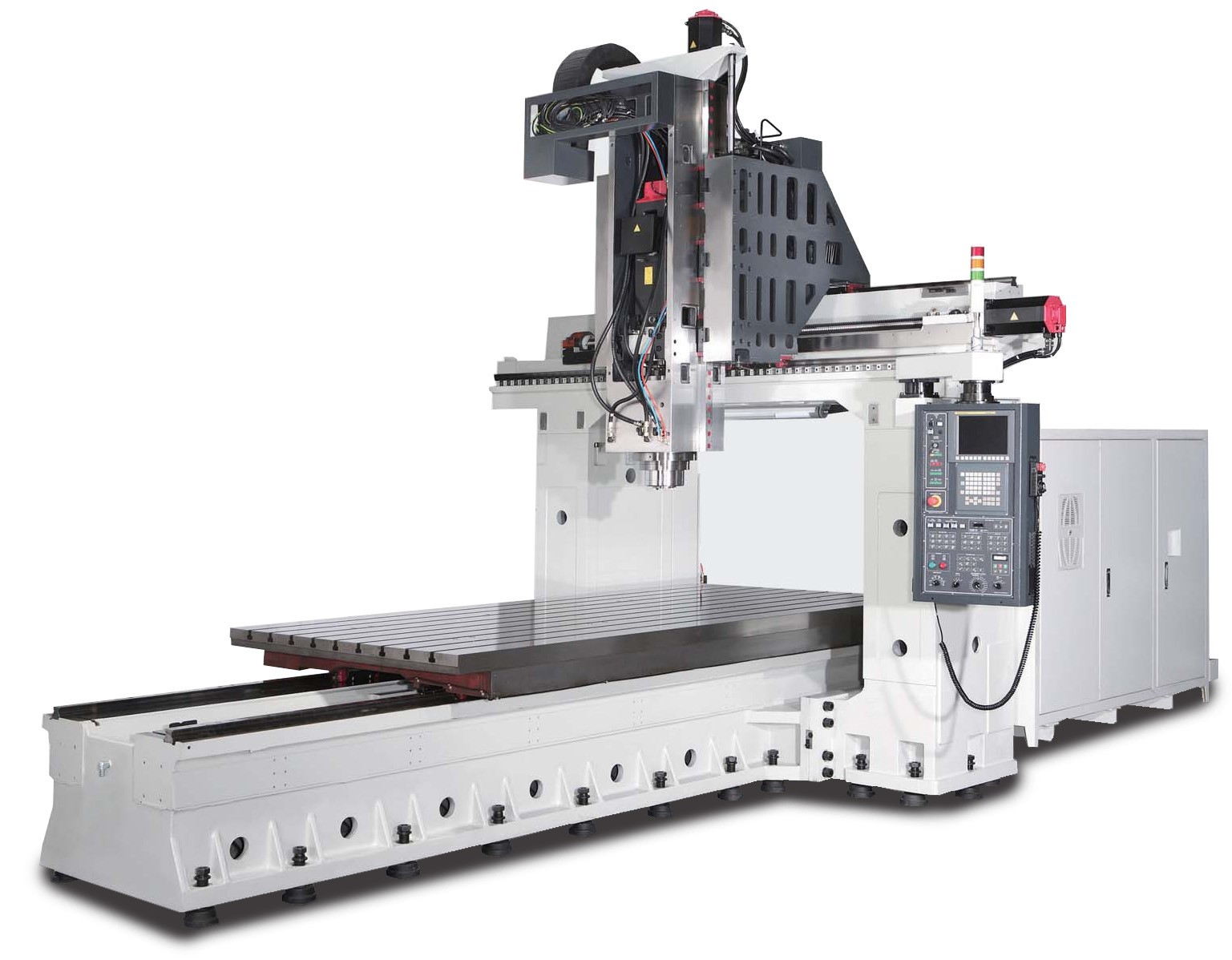

Двоколонні обробні центри DAHLIH для габаритних деталей DCM-2213/2216/3213/3216/4225

Особливо масивна та стійка конструкція верстата в даний час не має собі рівних при складній та важкій обробці.

Температура шпиндельної головки контролюється системою, що ефективно зводить до мінімуму температурні деформації. Дана система гарантує постійну температуру шпиндельної головки.

Стіл	DCM-2213	DCM-2216	DCM-3213	DCM-3216	DCM-4225
Розміри столу	2500 х 1350 мм	2200 х 1500 мм	3500 х 1350 мм	3200 х 1500 мм	4000 х 2200 мм
Т-образний паз (розмір х кількість х відстань)	22 х 9 х 150 мм				22 х 11 х 200 мм
Максимальне навантаження на стіл	4000 кг	6000 кг	5000 кг	8000 кг	12000 кг
Відстань між поверхнею стола та підлогою	905 мм	–	905 мм	–	1000 мм

Переміщення	DCM-2213	DCM-2216	DCM-3213	DCM-3216	DCM-4225
По осі X	2200 мм	2200 мм	3200 мм	3200 мм	4200 мм
По осі Y	1300 мм	1600 мм	1300 мм	1600 мм	2500 мм
По осі Z	800 мм	800 / 1100 (опція) мм	800 мм	800 / 1100 (опція) мм	800 мм
Відстань між кінцем шпинделя та поверхнею столу	200 ~ 1000 мм
Відстань між колонами	1400 мм	1700 мм	1400 мм	1700 мм	2540 мм
Тип напрямних (осі X, Y, Z)	–	Роликові лінійні	–	Роликові лінійні	–
Трансмісія осей X, Y, Z	–	X: Ремінна Y, Z: Пряма	–	X: Ремінна Y, Z: Пряма	–

Подачі	DCM-2213	DCM-2216	DCM-3213	DCM-3216	DCM-4225
Прискорене переміщення по осям X / Y / Z	12 / 15 / 15 м/хв	20 / 20 / 20 м/хв	10 / 15 / 15 м/хв	18 / 20 / 20 м/хв	10 / 10 / 10 м/хв
Робоча подача	10000 мм/хв				1 ~ 5000 мм/хв
Мінімальний інкремент	0,001 мм

Шпиндель	DCM-2213		DCM-2216	DCM-3213		DCM-3216	DCM-4225
Трансмісія	–		Пряма / З передачами (опція)	–		Пряма / З передачами (опція)	–
Двигун	–		α i 15 / 10000, 15 (20) / 18,5 (24,8)	–		α i 15 / 10000, 15 (20) / 18,5 (24,8)	–
Конус	№50	№40	BT50	№50	№40	BT50	№50
Швидкість обертання	60 ~ 6000 об/хв	15000 об/хв	10000 / 6000 (опція) об/хв	60 ~ 6000 об/хв	15000 об/хв	10000 / 6000 (опція) об/хв	4500 об/хв
Діаметр підшипнику	∅100 мм	∅70 мм	∅90 / ∅100 (опція) мм	∅100 мм	∅70 мм	∅90 / ∅100 (опція) мм	∅100 мм
Максимальний крутний момент	–		120 / 520 (опція) Нм	–		120 / 520 (опція) Нм	–
Охолодження / Змащення	Мастило / Мастило

Пристрій автоматичної зміни інструменту	DCM-2213		DCM-2216	DCM-3213		DCM-3216	DCM-4225
Місткість магазину	40	60	40	40	60	40	32
Державка	BT50	BBT40	BT50	BT50	BBT40	BT50	BT50
Тип штревеля	–		Цанговий 45°	–		Цанговий 45°	–
Максимальна маса інструменту	18 кг	8 кг	18 кг	18 кг	8 кг	18 кг	18 кг
Максимальна довжина інструменту	400 мм	350 мм	400 мм	400 мм	350 мм	400 мм	400 мм
Максимальний діаметр інструменту	∅125 мм	∅75 мм	∅125 / ∅250 (опція) мм	∅125 мм	∅75 мм	∅125 / ∅250 (опція) мм	∅125 мм
Максимальний діаметр інструменту (без сусідніх інструментів)	∅250 мм	∅130 мм	–	∅250 мм	∅130 мм	–	∅250 мм
Вибір інструменту	У двох напрямках		У двох напрямках / Випадково	У двох напрямках		У двох напрямках / Випадково	У двох напрямках

Двигуни	DCM-2213		DCM-2216	DCM-3213		DCM-3216	DCM-4225
Вихідна потужність двигуна шпинделя (пост. / 30 хв)	15 / 18,5 кВт	11 / 15 кВт	–	15 / 18,5 кВт	11 / 15 кВт	–	15 / 18,5 кВт
Вихідна потужність двигунів осей X / Y / Z	6 / 3 / 3 кВт		7 / 7 / 7 кВт	6 / 3 / 3 кВт		7 / 7 / 7 кВт	11 / 5,5 / 5,5 кВт

Інше	DCM-2213		DCM-2216	DCM-3213		DCM-3216	DCM-4225
ЧПК	FANUC		FANUC 0i / 31i (опція)	FANUC		FANUC 0i / 31i (опція)	FANUC 0i MC
Необхідна потужність	54 кВА		50 кВА	54 кВА		50 кВА	64 кВА
Тиск повітря	5 ~ 7 кгс/см2		6 кгс/см2	5 ~ 7 кгс/см2		6 кгс/см2	5 ~ 7 кгс/см2
Насос МОР	–		1,25 к.с.	–		1,25 к.с.	–
Бак МОР	–		400 л	–		400 л	–
Конвеєр стружки	–		Шнек / Елеватор (опція)	–		Шнек / Елеватор (опція)	–
Витрата повітря	100 л/хв	1000 л/хв	–	100 л/хв	1000 л/хв	–	100 л/хв
Маса верстату	23000 кг		25000 кг	27000 кг		30000 кг	40000 кг
Габаритні розміри	4230 х 8500 мм		7830 х 5045 мм	4235 х 11000 мм		10325 х 5045 мм	5650 х 11120 мм

Фотогалерея

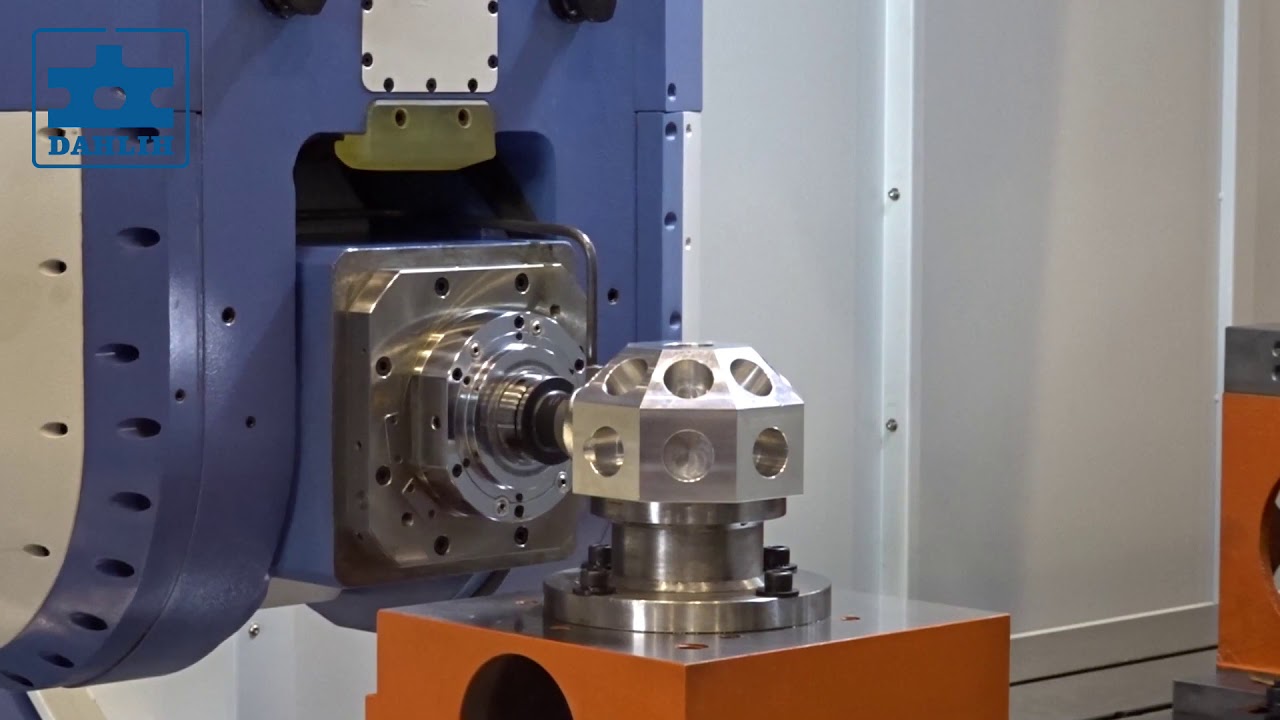

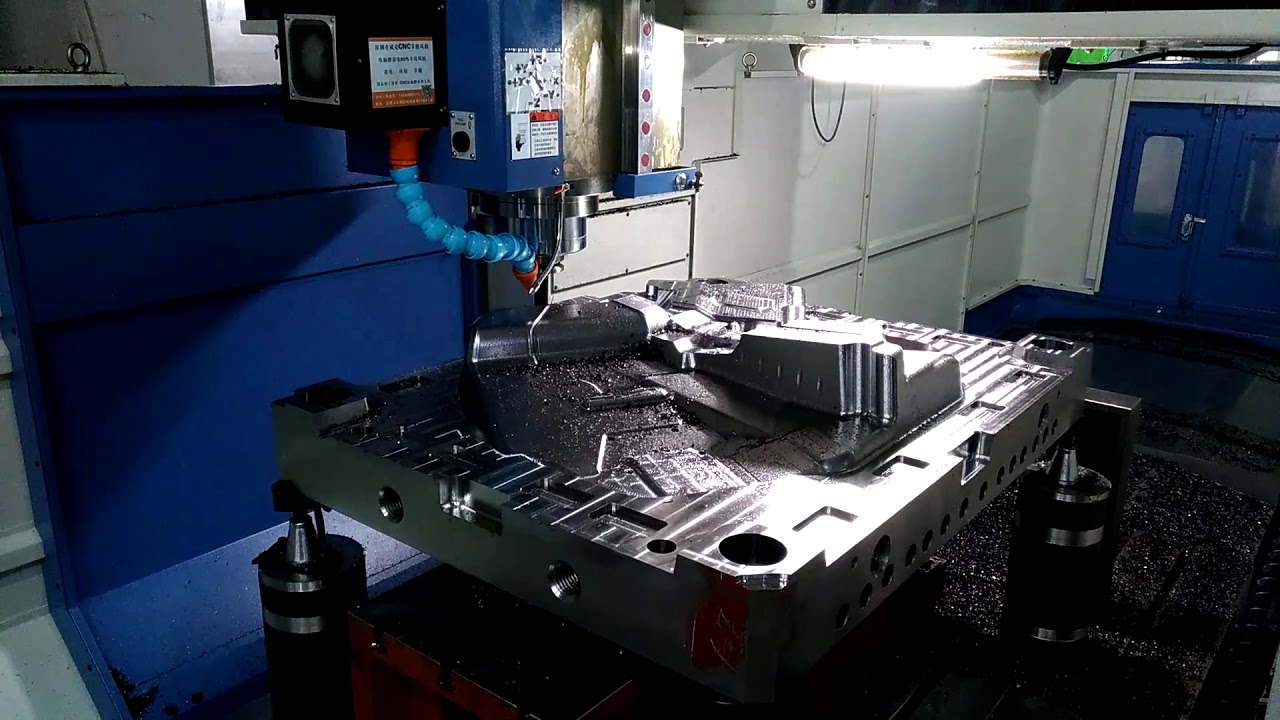

Відеогалерея
