Двошпиндельні дворевольверні токарні обробні центри GOODWAY GTS-150 / GTS-200 / GTS-260

Верстати серії GTS розроблялися з використанням передових технологій та високоякісних комплектуючих для виконання одночасної обробки двох заготовок у двох протилежних шпинделях. Крім того, дві револьверні головки з приводним інструментом дозволяють перетворити верстат на багатоцільовий обробний центр з можливістю виконання токарних, фрезерних та свердлильних операцій.

Виробничі можливості	GTS-150	GTS-200	GTS-260
Найбільший діаметр встановлюваного виробу	Ø 180 мм	Ø 280 мм	Ø 280 мм
Найбільший діаметр обточування	Ø 180 мм	Ø 280 мм	Ø 280 мм
Стандартний діаметр обточування	Ø 170 мм	Ø 210 мм	Ø 210 мм
Максимальна довжина обточування	180 мм	200 мм	200 мм
Гідравлічний патрон	6”	8”	10”
Найбільший діаметр прутка, що обробляється	Ø 42 мм	Ø 51 мм	Ø 65 мм

Перший та другий шпинделі	GTS-150	GTS-200	GTS-260
Діаметр отвору шпинделя	Ø 51 мм	Ø 66 мм	Ø 76 мм
Діаметр підшипнику шпинделя	Ø 80 мм	Ø 100 мм	Ø 120 мм
Гідравлічний циліндр	6”	8”	10”
Передній кінець шпинделя	А2-5	А2-6	А2-8
Вихідна потужність двигуна (пост./30 хв)	5,5 / 7,5 кВт	11 / 15 кВт	11 / 15 кВт
Діапазон швидкостей обертання шпинделя	6000 об/хв	4800 об/хв	4000 об/хв

Cf вісь (опція)	GTS-150	GTS-200	GTS-260
Серводвигун вісі Сf	серводвигун FANUC
Мін. кут індексації шпинделя	±0,001°
Динамічна точність	±0,002°

Осі X та Z	GTS-150	GTS-200	GTS-260
Максимальне переміщення по осі X	160 мм	190 мм	190 мм
Максимальне переміщення по осі Z1 / Z2	210 / 600 мм	270 / 740 мм	270 / 740 мм
Швидкість підводу по осі X / Z	15 / 36 м/хв	20 / 24 м/хв	20 / 24 м/хв
Швидкість подачі	1 ~ 4800 мм/хв
Серводвигун осі Х	1,6 кВт	3 кВт	3 кВт
Серводвигун осі Z	1,6 кВт	3 кВт	3 кВт
Осьове зусилля по осі X / Z (пост.)	855 / 427 кгс	769 / 769 кгс	769 / 769 кгс

Револьверні голівки №1 та №2	GTS-150	GTS-200	GTS-260
Кількість станцій	12
Тип приводу індексації	серводвигун FANUC
Час індексації	0,2 с однокрокове / 0,5 с повний оберт на 180°
Точність	позиціювання: ±0,00069°, повторюваність ±0,00027°
Квадрат інструменту	20 мм	25 мм	25 мм
Діаметр інструменту	Ø 25 мм	Ø 32 мм	Ø 32 мм

Револьверна голівка с привідним інструментом (опція)		GTS-150	GTS-200	GTS-260
Максимальна довжина обточування		180 мм	200 мм	200 мм
Кількість станцій		12
Привідних станцій	T12	12 (привідні інструменти обертаються тільки в робочому положенні)
Привідних станцій	T6	6 (привідні інструменти обертаються водночас)
Потужність привідної станції	T12	1,1 / 3,7 кВт (пост. / 30 хв)	2,7 кВт	2,7 кВт
Потужність привідної станції	T6	2,2 / 3,7 кВт
Крутний момент привідної станції	T12	7 / 23,6 Нм (пост.)	12 Нм	12 Нм
Крутний момент привідної станції	T6	14 / 23,6 кВт
Час індексації		0,3 с однокрокове / 0,5 с повний оберт на 180°
Квадрат інструменту		20 мм	25 мм	25 мм
Діаметр інструменту		Ø 25 мм	Ø 32 мм	Ø 32 мм
Цанга для привідного інструменту	T12	ER25 (Ø 16 мм)	ER32 (Ø 20 мм)	ER32 (Ø 20 мм)
Цанга для привідного інструменту	T6	ER25 (Ø 16 мм)
Частота обертання привідного інструменту		4000 об/хв

Y вісь (опція)	GTS-150	GTS-200	GTS-260
Найбільший діаметр обточування	Ø 180 мм	Ø 280 мм	Ø 280 мм
Максимальна довжина обточування	180 мм	200 мм	200 мм
Максимальне переміщення по осі Y	60 (±30) мм	120 (±60) мм	120 (±60) мм
Швидкість підводу по осі Y	10 м/хв	6 м/хв	6 м/хв
Швидкість подачі	1 ~ 4800 мм/хв
Серводвигун осі Y	1,6 кВт
Осьове зусилля по осі Y (пост.)	855 кгс

Загальні характеристики	GTS-150	GTS-200	GTS-260
Повторюваність	± 0,003 мм
Точність позиціювання	0,01 мм
ЧПК	FANUC 0i-TF Plus
Напруга / потужність	змінний струм 200 / 220 (+10% / -15%), 3 фази / 26 кВА
Бак гідравліки	50 л	30 л	30 л
Бак МОР	140 л	150 л	150 л
Насос МОР	0,5 кВт (60 Гц) / 3 бар
Вага верстата	6000 кг	7800 кг	7800 кг
Вага верстата (модель з Y віссю)	7000 кг	8500 кг	8500 кг
Габаритні розміри Д х Ш х В	2565 х 1972 х 1875 мм	3033 х 2040 х 1985 мм	3033 х 2040 х 1985 мм
Габаритні розміри Д х Ш х В (модель з Y віссю)	2565 х 2030 х 1850 мм	3033 х 2050 х 2150 мм	3033 х 2050 х 2150 мм

Фотогалерея

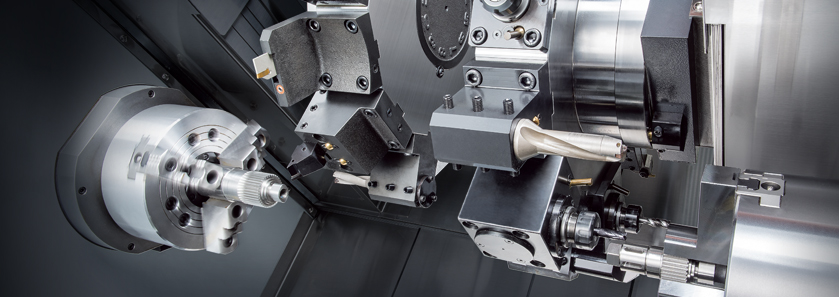

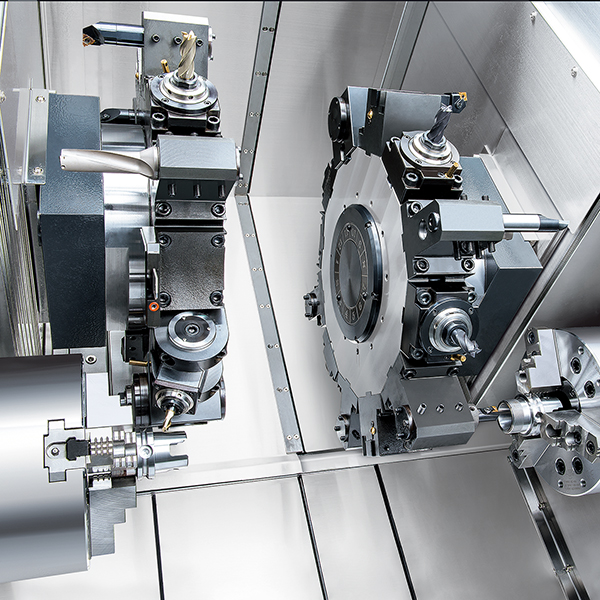

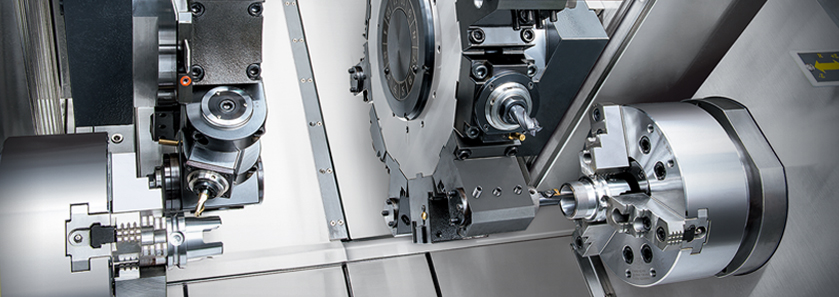

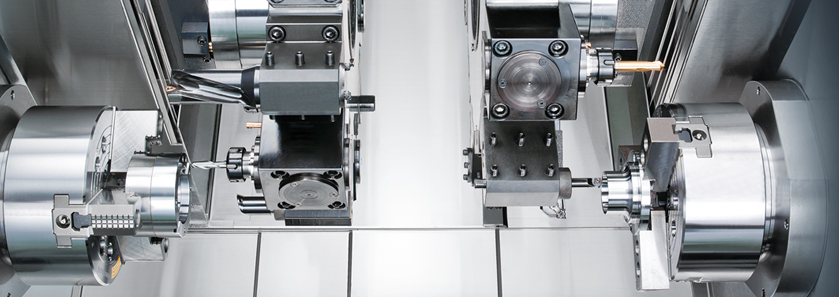

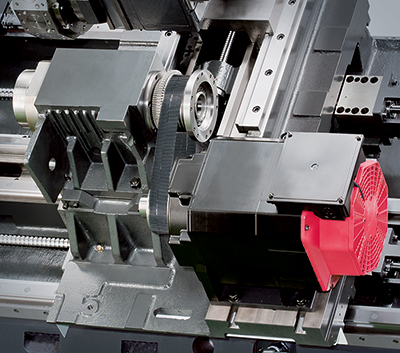

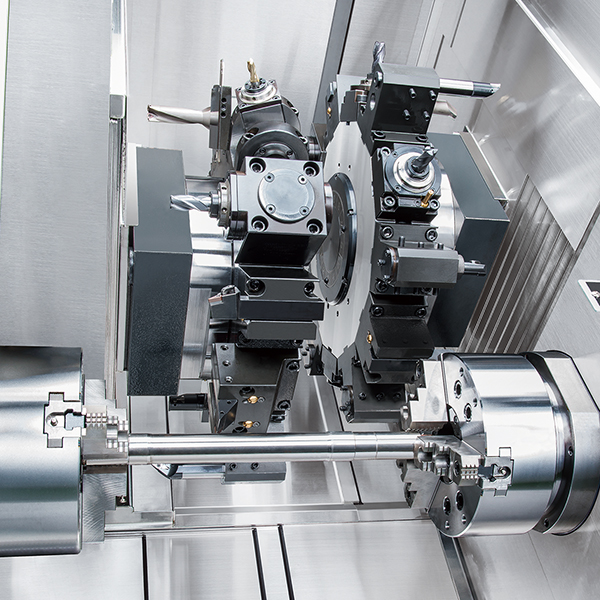

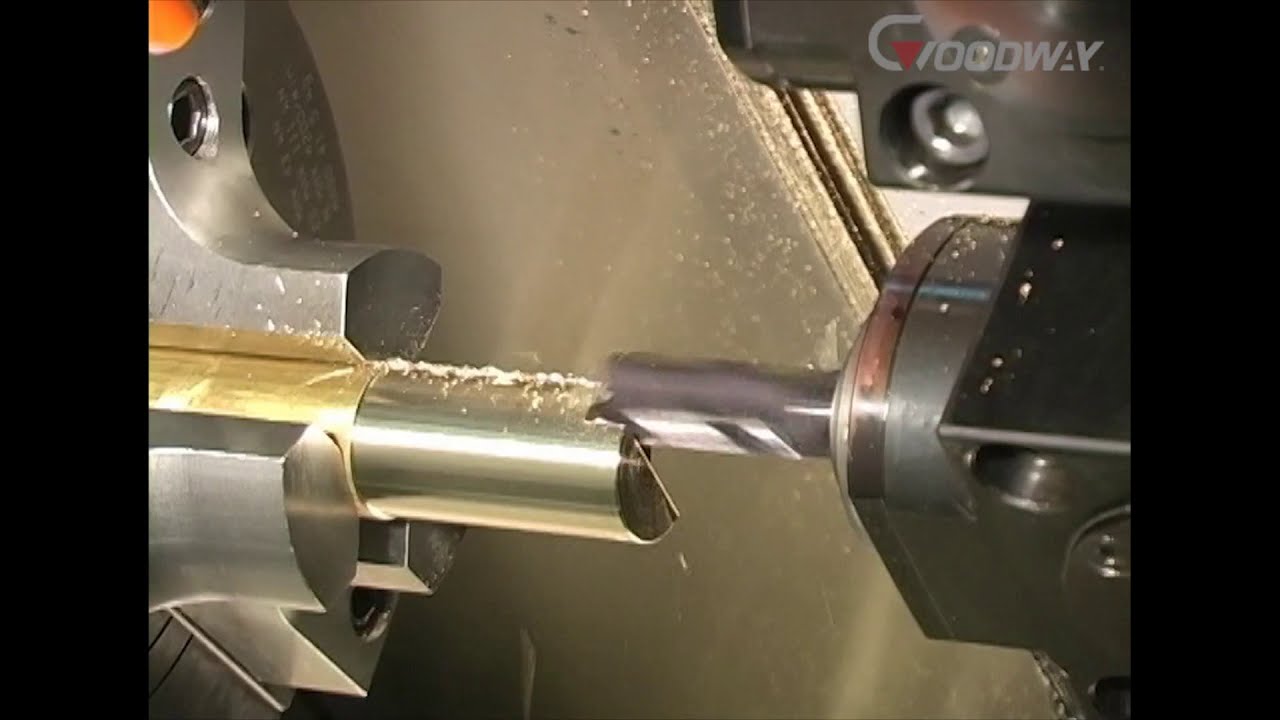

Відеогалерея
