Фрезерні верстати з ЧПК AKIRA-SEIKI серії SV

Високоякісні литі чавунні станини MEEHANITE дозволяють мати фрезерним верстатам чудову динамічну точність і поглинати вібрації при високошвидкісній обробці. Базування на шести опорах забезпечує високу жорсткість. Лінійні напрямні з підтримкою по всьому діапазону переміщень забезпечують чудову здатність до розгону та гальмуванню.

Переміщення	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
Переміщення по осі X, мм	550	760	815	1050	1300	1150	1350	1630	2060	2600
Переміщення по осі Y, мм	445		540			640		850		1030
Переміщення по осі Z, мм	520		560			660		815
Відстань від кінця шпинделя до поверхні столу, мм	75 ~ 595		75 ~ 635			100 ~ 760		100 ~ 915
Відстань від центру шпинделя до щита колони, мм	460		550			640		865		1050

Стіл	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
Розміри стола (Д х Ш), мм	700 х 400	910 х 400	950 х 480	1200 х 480	1450 х 480	1300 х 600	1500 х 600	1750 х 800	2150 х 800	2750 х 950
T-образний паз, мм	18 х 80 х 4 пази		18 х 80 х 5 пазів			18 х 100 х 5 пазів		18 х 125 х 6 пазів		18 х 125 х 7 пазів
Максимальне навантаження, кг	720	960	1080	1176	1296	1560	1800	2760	3240	3600
Стандартне навантаження, кг	600	800	900	980	1080	1300	1500	2300	2700	3000

Шпиндель	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
Максимальна потужність, к. с.	25		42
Максимальна швидкість обертання, об/хв	15000
Конус шпинделя	BT40					BT40 / CAT40		BT40
Метод охолодження	Масляне

Подачі	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
Пришвидшена подача по осям X / Y / Z, м/хв	48 / 48 / 36					36 / 36 / 30				30 / 30 / 25
Робоча подача по осям X / Y / Z, м/хв	24 / 24 / 24		15 / 15 / 10

Точність	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
Позиціювання, мм	0,01							0,015
Повторюваність, мм	± 0,003							± 0,005

Пристрій автоматичної зміни інструменту	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
Максимальна кількість інструменту	28		36
Максимальний діаметр інструменту, мм	65
Максимальний діаметр інструменту (без сусідніх інструментів), мм	130
Максимальна довжина інструменту, мм	250							350
Максимальна маса інструменту, кг	7
Швидкість заміни інструменту, с	1,9

Загальні характеристики	SV550	SV760	SV815	SV1050	SV1300	SV1150	SV1350	SV1630	SV2060	SV2600
ЧПК	AKIRA Mi:845
Бак МОР, л	250		350		400	350	400	640	700	900
Видалення стружки
Вимога до тиску повітря, МПа	0,5
Вимога до потужності, кВА	20		35
Розміри (Ш х Г), мм	2845 х 2200	3145 х 2200	3400 х 2240	3800 х 2240	4200 х 2240	3900 х 2495	4300 х 2495	5100 х 3540	5750 х 3540	7050 х 3950
Маса, кг	4099	5189	6180	7158	7678	8000	8665	12575	13700	18165

Фотогалерея

[:uk]фрезерний верстат з ЧПК_akira-seiki[:]

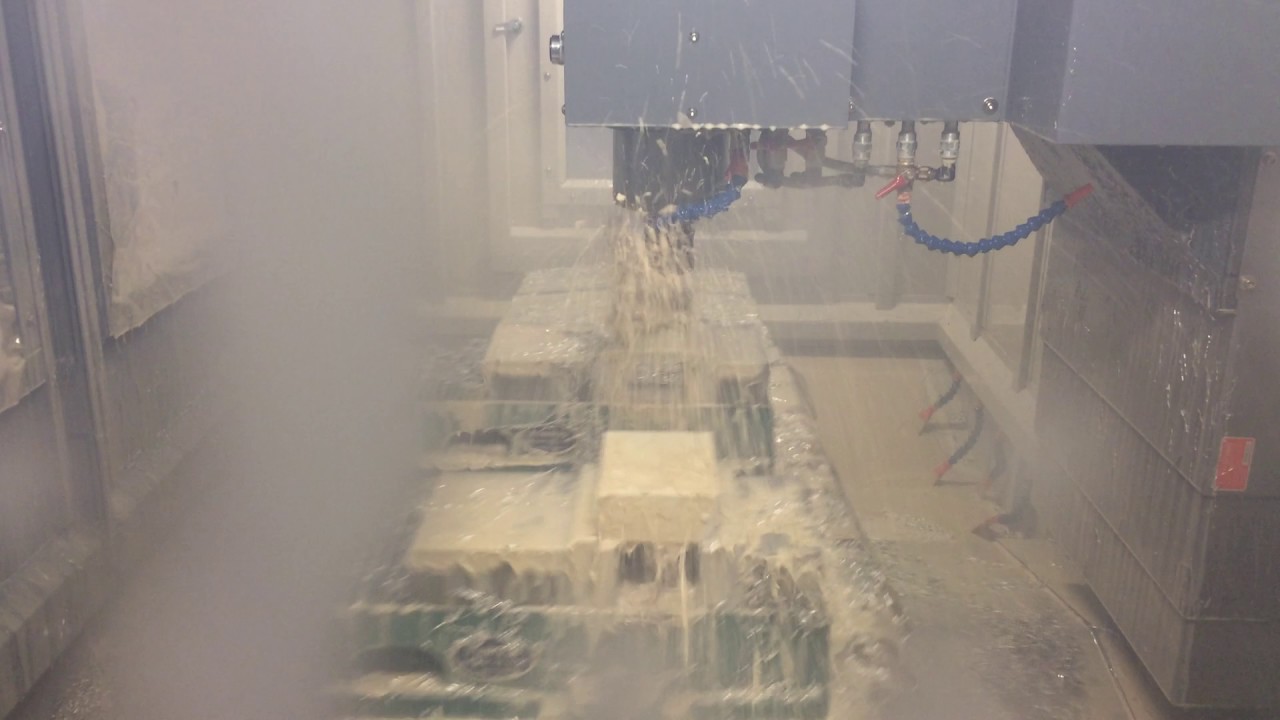

Відеогалерея
