Горизонтальні фрезерні обробні центри AKIRA-SEIKI серії H/SH
| Переміщення | H3XP | H250RT | H5XP | SH500APC |
| Переміщення по осі X, мм | 350 | 400 | 720 | |
| Переміщення по осі Y, мм | 400 | 720 | ||
| Переміщення по осі Z, мм | 350 | 720 | ||
| Обертання осі C | – | 360° | – | |
| Нахил осі B | – | -30° ~ +120° | – | |
| Відстань від кінця шпинделя до поверхні столу, мм | 50 ~ 400 | 150 ~ 500 | 50 ~ 7700 | |
| Стіл / Палета | H3XP | H250RT | H5XP | SH500APC |
| Кількість палет | 2 / 6 (опція) | – | 2 | |
| Розміри стола (Ш х Г), мм | 320 х 320 | ∅ 250 | 500 х 500 | |
| Максимальне навантаження, кг | 300 | 100 | 500 | 600 |
| Час зміни палети, с | 8 | – | 12 | 8 |
| Індексація осі B | 0,001° | 0,001° | 1° | 0,001° |
| Шпиндель | H3XP | H250RT | H5XP | SH500APC |
| Максимальна потужність, к. с. | 17,7 | 42 | 35 | |
| Максимальна швидкість обертання, об/хв | 12000 | 12000 / 15000 (опція) | ||
| Трансмісія | Ремінна | Пряма | ||
| Конус шпинделя | BT40 | |||
| Подачі | H3XP | H250RT | H5XP | SH500APC |
| Пришвидшена подача по осям X / Y / Z, м/хв | 48 / 48 / 48 | 60 / 60 / 60 | ||
| Робоча подача по осям X / Y / Z, м/хв | 12 / 12 / 12 | 10 / 10 / 10 | ||
| Пристрій автоматичної зміни інструменту | H3XP | H250RT | H5XP | SH500APC |
| Максимальна кількість інструменту | 36 / 60 (опція) | 40 / 60 (опція) | 60 / 120 (опція) | |
| Максимальний діаметр інструменту, мм | ∅ 65 | ∅ 65 | ||
| Максимальний діаметр інструменту без сусідніх, мм | ∅ 130 | ∅ 150 | ||
| Максимальна довжина інструменту, мм | 200 | 400 | ||
| Максимальна маса інструменту, кг | 7 | 8 | ||
| Швидкість заміни інструменту, с | 1,6 | 2,5 | 1,5 | |
| Загальні характеристики | H3XP | H250RT | H5XP | SH500APC |
| Бак МОР, л | 200 | 520 | ||
| Вимога до тиску повітря, МПа | 0,5 | |||
| Видалення стружки | ||||
| Вимога до потужності, кВА | 35 | |||
| Розміри (Ш х Д), мм | 2700 х 5075 | 3260 х 5075 | 2700 х 5075 | 3260 х 5075 |
| Маса, кг | 5623 | 5750 | 11589 | 12213 |
Фотогалерея
Фотогалерея порожня

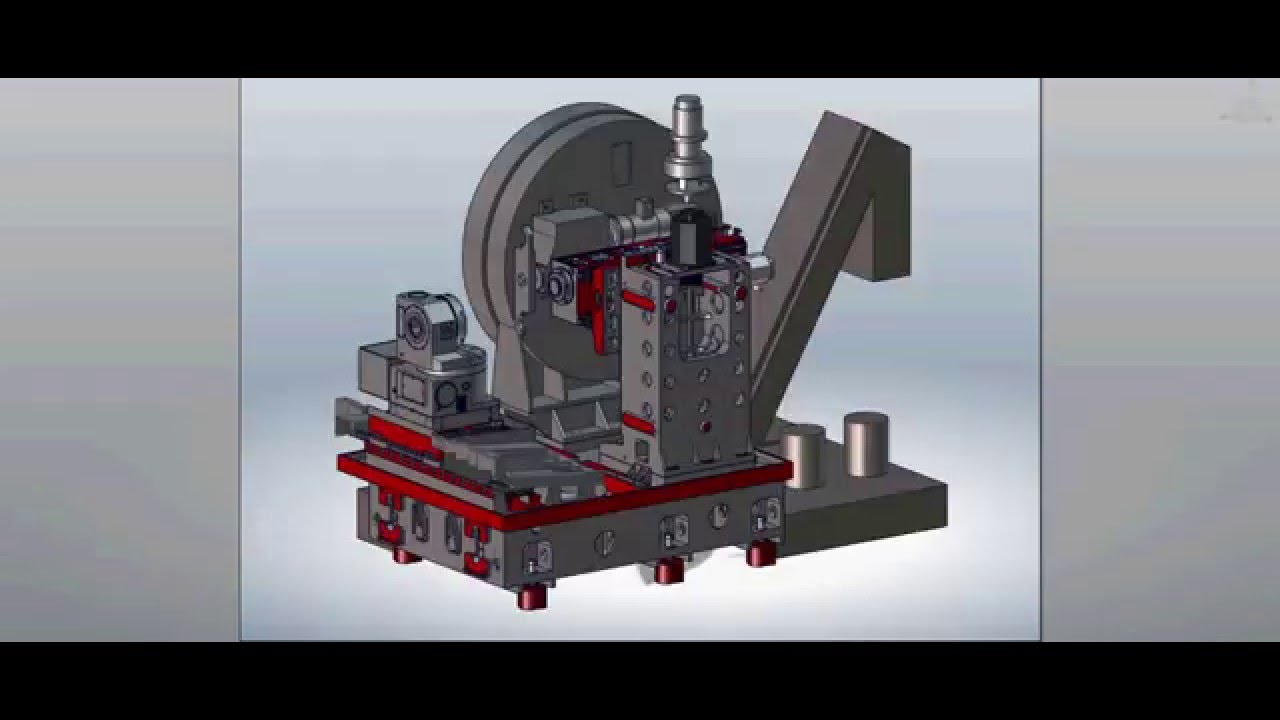

Відеогалерея
