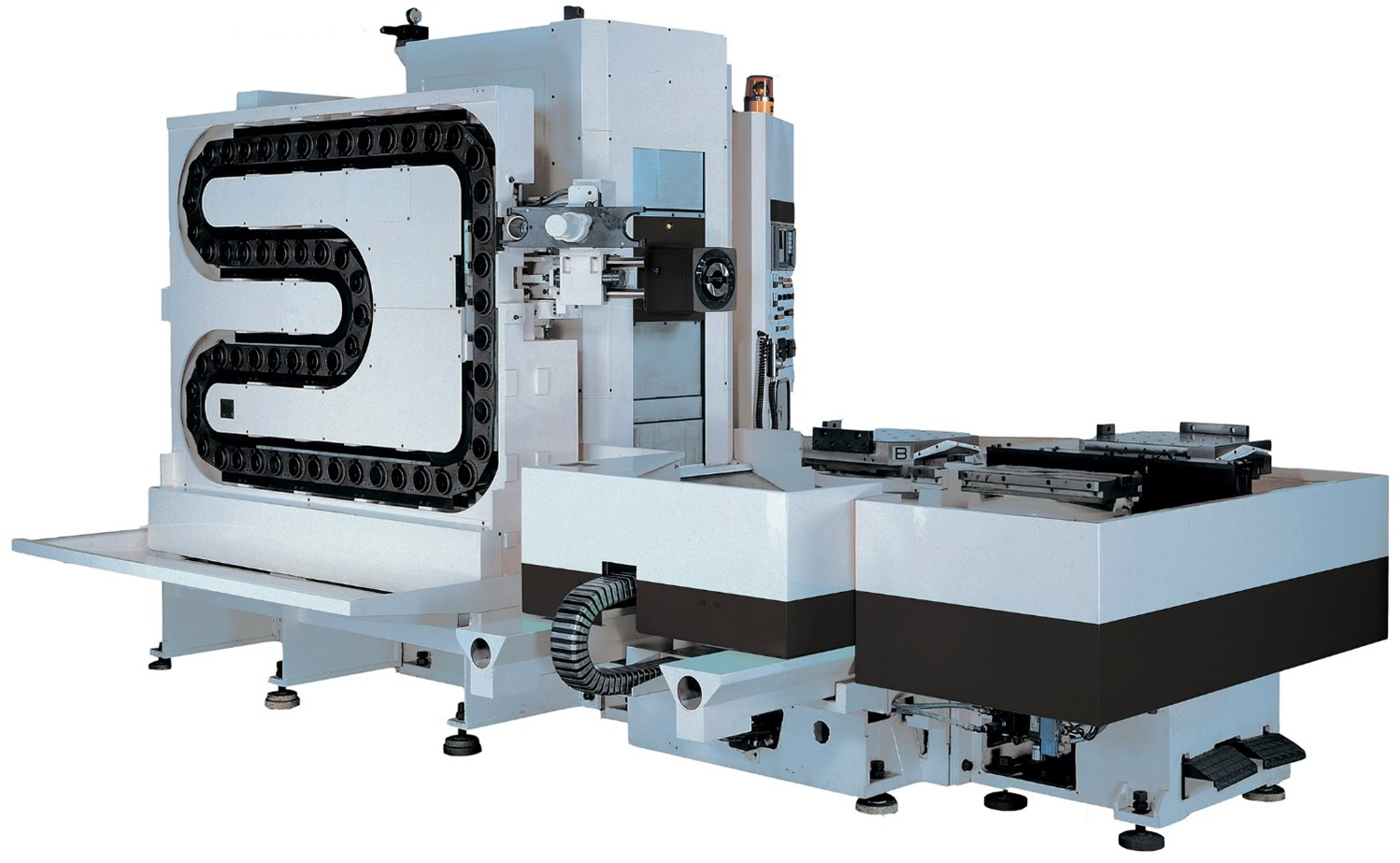

Горизонтальні фрезерні обробні центри DAHLIH МСН-500/MCH-630/MCH-800A/MCH-1250

Конструкція верстата дозволяє проводити високошвидкісну обробку шляхом швидкої зміни палет.

Завдяки особливостям конструкції та закріплення шпинделя, верстат даної моделі є оптимальним для проведення обробки при важких режимах

Стіл	MCH-500	MCH-630	MCH-800A	MCH-1250
Розміри палети	500 х 500 мм	630 х 630 мм	800 х 800 мм	1250 х 1250 мм
Мінімальний кут індексації	1°			5°
Відстань від столу до підлоги	–			1300 мм
Максимальне навантаження на стіл	800 кг	1000 кг	2000 кг	4000 кг

Переміщення	MCH-500	MCH-630	MCH-800A	MCH-1250
По осі X	750 мм	1000 мм	1350 мм	1800 мм
По осі Y	680 мм	800 мм	1000 мм	1500 мм
По осі Z	600 мм	800 мм	1000 мм	1300 мм
Відстань між кінцем шпинделя та центром столу	180 ~ 780 мм	140 ~ 940 мм	300 ~ 1300 мм	350 ~ 1650 мм
Відстань між центром шпинделя та поверхнею столу	50 ~ 730 мм	100 ~ 900 мм	50 ~ 1050 мм	75 ~ 1575 мм

Подачі	MCH-500	MCH-630	MCH-800A	MCH-1250
Робоча подача	10000 мм/хв	1 ~ 8000 мм/хв	5000 мм/хв	1 ~ 10000 мм/хв
Прискорене переміщення	15 м/хв	24 м/хв	10 м/хв	15 м/хв
Мінімальний інкремент	0,001 мм

Шпиндель	MCH-500		MCH-630	MCH-800A		MCH-1250
Кінець шпинделя	NT50	NT40	–	NT50	NT40	NT50
Маскимальна частота обертання	4500 (6000) об/хв	8000 (10000) об/хв	60 ~ 6000 об/хв	4500 (6000) об/хв	8000 (10000) об/хв	3500 об/хв
Spindle speed range	Двоступінчата	Безступінчата	Двоступінчата	Двоступінчата	Безступінчата	Трьохступінчата

Пристрій автоматичної зміни інструменту	MCH-500		MCH-630	MCH-800A		MCH-1250
Конус шпинделя	BT50	BT40	BT50	BT50	BT40	BT50
Місткість магазину	60 (90, 120)		60	60 (90, 120)		60 (90, 120)
Максимальний діаметр та довжина інструменту	∅110 x 500 мм	∅110 x 400 мм	∅110 x 500 мм	∅110 x 500 мм	∅110 x 400 мм	∅110 x 500 мм
Максимальний діаметр інструменту (без сусідніх інструментів)	–					∅245 мм
Максимальна маса інструменту	20 кг	8 кг	20 кг	20 кг	8 кг	20 кг
Вибір інструменту	У двох напрямках		Випадковий	У двох напрямках		Випадковий

Двигуни	MCH-500		MCH-630	MCH-800A		MCH-1250
Вихідна потужність двигуна шпинделя (пост. / 30 хв)	15 / 18,5 кВт	7,5 / 11 кВт	18,5 / – кВт	15 / 18,5 кВт	7,5 / 11 кВт	15 / 18,5 кВт
Вихідна потужність двигунів осей X / Y / Z	3 / 3 / 3 кВт		4 / 7 / 4 кВт	4,2 / 4,2 / 4,2 кВт		3 + 3 / 3 + 3 / 3 + 3 кВт

Інше	MCH-500	MCH-630	MCH-800A	MCH-1250
Габаритні розміри	3710 х 4920 мм	4800 х 6230 мм	4410 х 6495 мм	10600 х 6700 х 4575 мм
Маса верстата	15000 кг	18000 кг	24000 кг	40000 кг

Фотогалерея

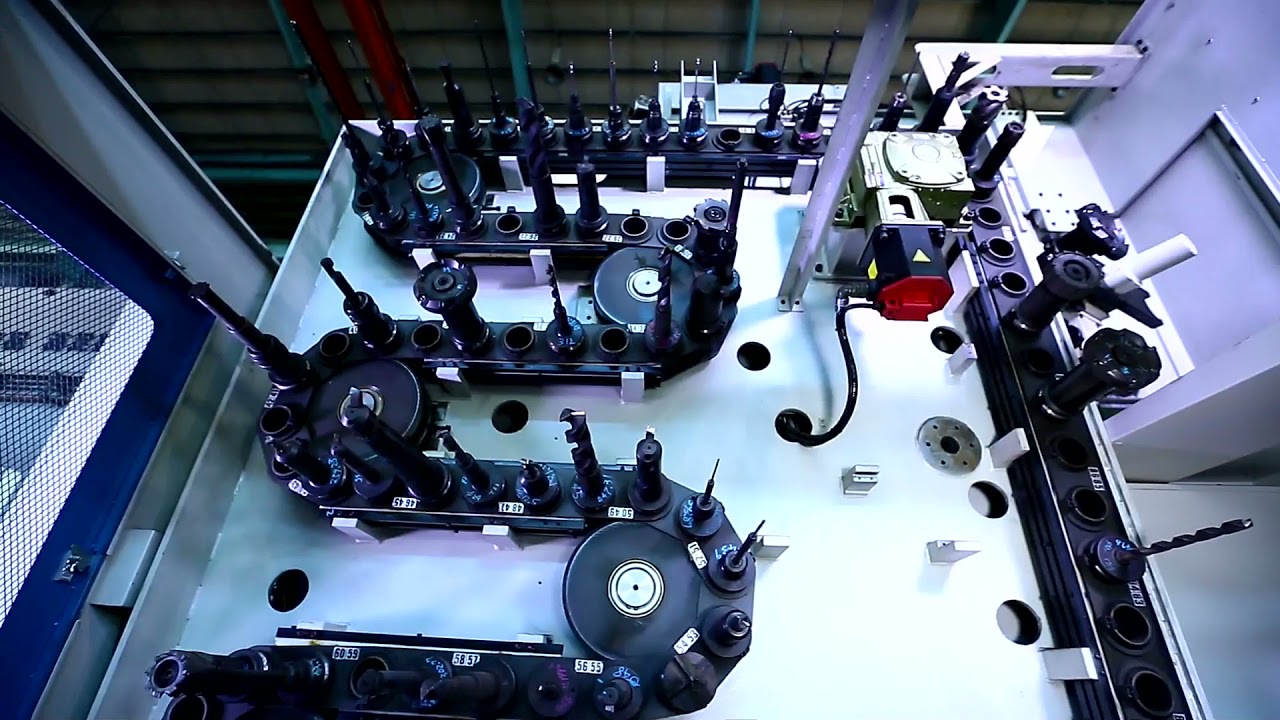

Відеогалерея
