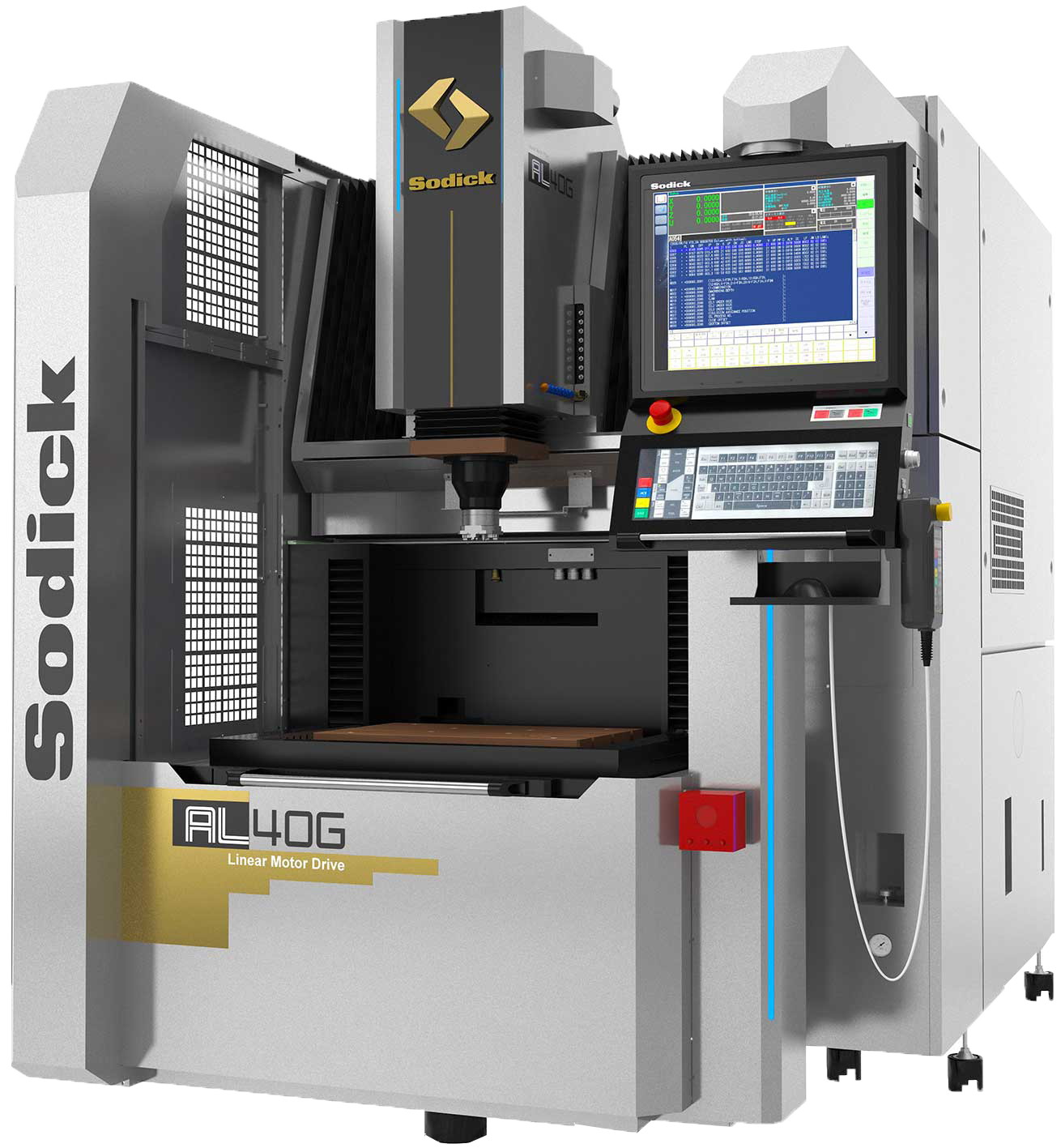

Координатно-прошивні електроерозійні верстати серії AL (SODICK)
| Технічні характеристики | AL40G | AL60G | AL80G |
| Переміщення по осям X / Y / Z | 400 / 300 / 270 мм | 600 / 420 / 370 мм | 850 / 520 / 420 мм |
| Крок кутового позиціонування (механізми осі C на вибір – опції) |
SEC-10: 0,001º (3,6″) або SCR72P: 1/720000° | ||
| Швидкість обертання шпинделя (механізми осі C на вибір – опції) | SEC-10: 2 – 20 об/хв або SCR72P: до 2000 об/хв | ||
| Розміри робочого столу | 600 х 400 мм | 750 х 550 мм | 1100 х 700 мм |
| Рівень діелектрика у робочій ванні | 100 ∼ 300 мм | 150 ∼ 400 мм | 150 ~ 450 мм |
| Внутрішні розміри робочої ванни | 750 х 620 х 350 мм | 950 х 740 х 450 мм | 1,400 х 950 х 500 мм |
| Максимальна маса заготовки | 550 кг | 1500 кг | 3000 кг |
| Максимальна маса електрода | 50 кг | 100 кг | |
| Мінімальний крок подачі | 0,1 мкм | ||
| Число осей одночасного керування | 4 (X, Y, Z та С); 6/8 (опція) | ||
| Відстань від підлоги до поверхні робочого столу | 830 мм | 850 мм | 840 мм |
| Габаритні розміри верстата (з генератором та гідроагрегатом) | 1662 х 2490 х 2330 мм | 1852 х 2825 х 2570 мм | 2150 х 3300 х 2900 мм |
| Простір для встановлення верстата (з сервісним простором) | 2525 х 3535 мм | 2600 х 3850 мм | 3100 х 4570 мм |
| Маса верстата | 4100 кг | 5350 кг | 9800 кг |
| Максимальний середній струм генератора | 40А (80А – опція) | ||
| Загальна споживана потужність | 3 фази, 50/60 Гц, 10 кВА | 3 фази, 50/60 Гц, 17 кВА | |
| Тиск повітря, що підводиться / витрата | 0,65 МПа / 100 л/хв | ||
| Діелектричний агрегат | AL40G | AL60G | AL80G |
| Зовнішні розміри | вбудований | вбудований | 2060 х 1140 х 2230 мм |
| Об’єм бака – необхідний об’єм діелектрика | 285 л – 330 л | 465 л – 560 л | 1000 л |
| Метод фільтрації | 2 змінних фільтр-патрона MF-2400 | 4 змінних фільтр-патрона MF-2400 | |
