Круглошліфувальні верстати PALMARY серії OCD Heavy Duty OCD-45150 / OCD-65400

Круглошліфувальні верстати PALMARY серії OCD Heavy Duty OCD-45150 / OCD-65400

Консультація

Круглошліфувальні верстати з ЧПК для шліфування крупногабаритних деталей.

Виробничі можливості OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Макс. встановл. діаметр ∅450 мм ∅650 мм
Відстань між центрами 1500 мм 2200 мм 3000 мм 4000 мм 1500 мм 2200 мм 3000 мм 4000 мм
Макс. діаметр зовн. шліфування ∅420 мм ∅620 мм
Макс. навантаження на центри 800 кг
Шліфувальний круг OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
ЗД х ширина х ВД ∅510 х 50 ~ 125 x ∅152,4 мм ∅610 х 50 ~ 125 x ∅203,2 мм
Лінійна швидкість 45 м/с
Вісь X (шліф. круг) OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Прискорена подача 10 м/хв
Макс. переміщення 350 мм
Мінімальна од. налаштування 0,001 мм
Вісь Z (стіл) OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Прискорена подача 10 м/хв
Макс. переміщення 1970 мм 2750 мм 3520 мм 4620 мм 1970 мм 2750 мм 3520 мм 4620 мм
Мін. інкремент 0,001 мм
Кут повороту -1° ~ 5° 0° ~ 4° 0° ~ 3° -1° ~ 5° 0° ~ 4° 0° ~ 2° 0° ~ 3°
Шпиндельна бабка OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Кут повороту 0° (зафіксована)
Конус центра КМ 5 / КМ 6 (опція)
Швидкість оберт. шпинделя 0 ~ 210 об/хв
Задня бабка OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Конус центра КМ 5
Тип руху гідравлічний
Макс. переміщення 60 мм
Двигуни OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Шп. шліф. круга 11 кВт
Шпиндельна бабка 2,9 кВт (серводвигун змінного струму) 5,5 кВт (серводвигун змінного струму)
Подача шліф. бабки 2,8 кВт (серводвигун змінного струму)
Подача стола 4,4 кВт (серводвигун змінного струму)
Гідростатичний гідравлічний насос 0,37 кВт
Насос змащення шп. шліф. круга 0,37 кВт
Насос МОР 0,37 кВт
Змащення КГП автоматичний змащувач
Шп. внутр. шліф. (опція) 0,75 кВт
Загальні характеристики OCD-45150 OCD-45220 OCD-45300 OCD-45400 OCD-65150 OCD-65220 OCD-65300 OCD-65400
Загальна потужність 30 кВА
Бак змащення шп. шліф. круга 31 л
Бак змащення 31 л
Гідравлічний бак 31 л
Бак змащення КГП 0,7 л
Бак МОР 230 л
Вага нетто 12000 кг 14000 кг 16000 кг 18000 кг 12000 кг 14000 кг 16000 кг 18000 кг

Фотогалерея

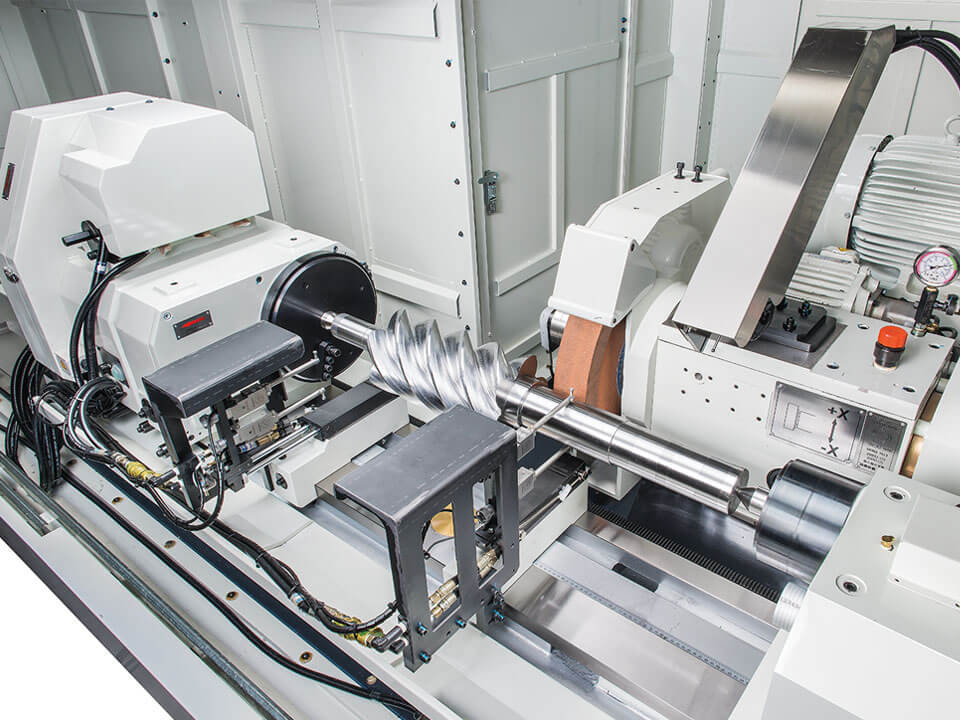

[:uk]heavy-ocd[:]
