Універсальні круглошліфувальні верстати SUPERTEC розроблені для шліфування деталей з можливістю встановлення як у центрах, так і в патроні. Доступні такі моделі: М – з ручною подачею та NC – автоматична подача.
Усі верстати оснащені станинами коробчатого типу з високоякісного чавуну марки Meehanite, передньою бабкою, столом, гідравлічною системою та ручною задньою бабкою.
Верстати серії NC з автоматичною подачею оснащені PLC контролером з сенсорним екраном, що дозволяє легко вводити необхідні параметри шліфування.
| Основні характеристики |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Макс. встан. діаметр, мм |
∅200 |
∅250 |
∅320/∅380/∅450 |
| Відстань між центрами, мм |
500 |
600 |
1000 |
1500 |
2000 |
| Макс. діаметр шліфування, мм |
∅200 |
∅250 |
∅300/∅360/∅430 |
| Макс. вага деталі в центрах, кг |
80 |
150 |
| Шліфувальний круг |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| ЗД х Ш х ВД, мм |
∅355х38х∅127 |
∅405х50х∅127 |
∅405х50х∅127 |
| Макс. окружна швидкість, м/хв |
2000 |
| Шліфувальна бабка (вісь Х) |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Кут повороту |
– |
±30° |
| Хід автом. подачі, мм |
160 |
135 |
245 |
| Хід ручної подачі, мм |
160 |
90 |
200 |
| Автом. прискорений хід, мм |
– |
45 |
| Хід верхніх полозок, мм |
– |
180 |
| Автом. інкремент подачі (модель з числ. упр.), мм |
∅0,001~∅0,999 мм |
| Маховик на градацію |
∅0,005 |
∅0,004 |
| Маховик на оберт |
∅2 |
| Шпиндельна бабка |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Кут повороту |
+10°~-45° |
+10°~-90° |
| Конус центра |
КМ 3 (опція 5C) |
КМ 4 (опція КМ 5, 5С) |
| Швидкість, об/хв |
150/264/156/480 |
макс. 350 |
| Задня бабка |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Конус центра |
КМ 3 |
КМ 4 (опція КМ 5) |
| Хід пінолі, мм |
25 |
| Стіл (вісь Z) |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Кут повороту проти год. стрілки |
10° |
9° |
7° |
5° |
3° |
| Швидкість подачі, мм/хв |
80/140/230 |
30~7000 |
| Маховик на оберт, мм |
9 |
10 |
| Внутрішнє шліфування |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Швидкість, об/хв |
15000 (або 30000) |
| Макс. діаметр шліфування, мм |
∅24~∅70 |
∅30~∅100 или ∅20~∅50 |
| Макс. довжина шліфування, мм |
70 |
110 или 55 |
| Макс. довжина затиску, мм |
275 |
315 |
| Макс. діаметр затиску, мм |
∅110 |
∅150 |
| Двигуни |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Двигун шліф. бабки, кВт |
2,2 |
3,75 |
5 |
| Двигун шпинд. бабки, кВт |
0,375 |
1,5 |
| Насос МОР |
80 л/хв, 0,7 кг/см2 |
| Насос гідросистеми |
20 л/хв, 55 кг/см2 |
| Двигун внутр. шліф., кВт |
0,375 |
1,5 |
| Загальні характеристики |
G20P-50M/NC |
G25P-50H/NC |
G32P/G38P/G45P-60/100/150/200H/NC |
| Вага нетто, кг |
1850 |
2800 |
3500 |
3600 |
4700 |
6000 |
| Вага брутто, кг |
2250 |
3200 |
4000 |
4700 |
5600 |
6780 |
Розміри в упаковці
(Д х Ш х В), мм |
2220х1370х1880 |
2280х2280х1940 |
3030х2250х2030 |
3030х2250х2030 |
4030х2250х2030 |
5220х2250х2030 |

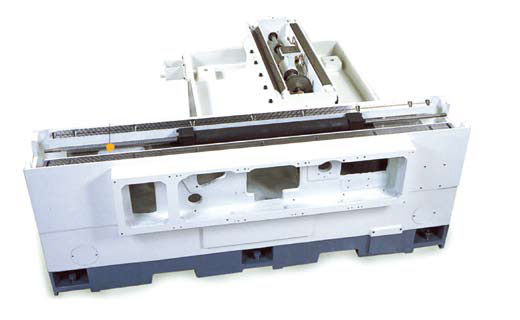

![[:uk]supertec_G-NC[:]](https://batex.ua/wp-content/uploads/supertec_G-NC.jpg)
