Круглошліфувальні верстати TOPKING серії OGC

Круглошліфувальні верстати даної серії – найкраще рішення для завдань високопрецизійного шліфування. Подача по осях Х та Y здійснюється за допомогою сервоприводу та високоточної КГП. Контролер ЧПК оснащений високопродуктивною системою управління та графічним інтерфейсом для виконання різних завдань шліфування, щоб створити зручне робоче середовище для оператора

Виробничі можливості	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Макс. встановлюваний діаметр	∅250 мм		∅320 мм	∅420 мм	∅320 мм	∅420 мм	∅320 мм	∅420 мм	∅320 мм	∅420 мм
Відстань між центрами	300 мм		600 мм		1000 мм		1500 мм		2000 мм
Макс. діаметр шліфування	∅250 мм		∅400 мм		∅300 мм	∅400 мм	∅300 мм	∅400 мм	∅300 мм	∅400 мм
Макс. довжина шліфування	300 мм		600 мм		1000 мм		1500 мм		2000 мм
Макс. маса деталі в центрах	60 кг		100 кг			150 кг	100 кг	150 кг	100 кг	150 кг
Висота центрів (від столу до осі)	135 мм		160 мм	210 мм	160 мм	210 мм	160 мм	210 мм	160 мм	210 мм

Шліфувальний круг	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Розміри (ЗДхШхВД)	∅355х50х127 мм		∅405х50х127 мм
Лінійна швидкість	45 м/с

Робочий стіл	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Кут повороту	0° ~ 12°		1° ~ 10°		-1° ~ +8°		-0,5° ~ +8°		-1° ~ +7°

Шпиндельна бабка	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Кут повороту	-30° ~ +90°
Конус центра	КМ №3 (опція: КМ №4)		КМ №4
Швидкість обертання шпинделя	10~300 об/хв
Макс. навантаження на шпиндель	15 кг (макс. довжина 150 мм)		35 кг (макс. довжина 150 мм)

Задня бабка	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Конус центра	КМ №3 (опція: КМ №4)		КМ №4
Переміщення центру	вручну
Переміщення задньої бабки	25 мм

Вісь X	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Макс. переміщення	220 мм		250 мм	285 мм	250 мм	285 мм	250 мм	285 мм	250 мм	285 мм
Швидкість підводу	6000 мм/хв
Швидкість подачі	0,001~2000 мм/хв
Мін. крок подачі	0,001 мм

Вісь Z	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Макс. переміщення	370 мм		900 мм		1315 мм		1805 мм		2540 мм
Швидкість підводу	6000 мм/хв
Швидкість подачі	0,001~2000 мм/хв
Мін. крок подачі	0,001 мм

Потужність приводів	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Шпиндель шліфувального круга	3,75 (5,5) кВт
Шпинделя шпиндельної бабки	0,85 квт		0,85 (1,3) кВт		1,3 кВт		1,8 кВт			1,3 кВт
Подача шліфувальної бабки	1,0 кВт		1,5 кВт							1,2 кВт
Подача стола	1,5 кВт						3,5 кВт			2,5 кВт
Насос змащення шпинделя ШК	0,18 кВт
Гідравлічний насос	0,075 кВт				0,37 кВт
Насос ЗОР	0,18 кВт

Загальні характеристики	OGC-1012	OGC-1020	OGC-1224	OGC-1624	OGC-1240	OGC-1640	OGC-1260	OGC-1660	OGC-1280	OGC-1680
Об’єм бака мастила	14 л		18 л
Об’єм бака ЗОР	15 л				22 л				60 л
Розміри верстата	2834х2133х2136 мм		3776х2449х2197 мм		4333х2955х2197 мм	3776х2449х2197 мм	5682х2604х2072 мм		7285х2923х2072 мм
Маса верстата	2500 кг		3600 кг		4300 кг		3600 кг		4800 кг
Висота центрів (від підлоги до осі)	1057 мм		1095 мм		1095 мм	1135 мм	1095 мм	1135 мм	1095 мм	1135 мм

Фотогалерея

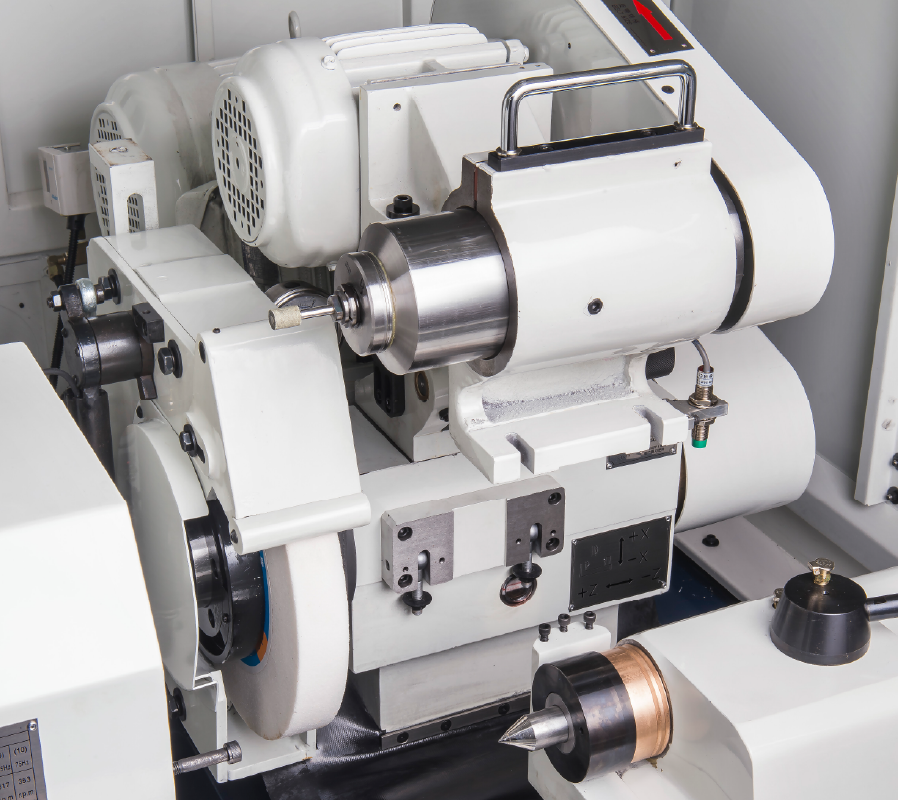

[:uk]topking_ cnc cylindrical grinder[:]

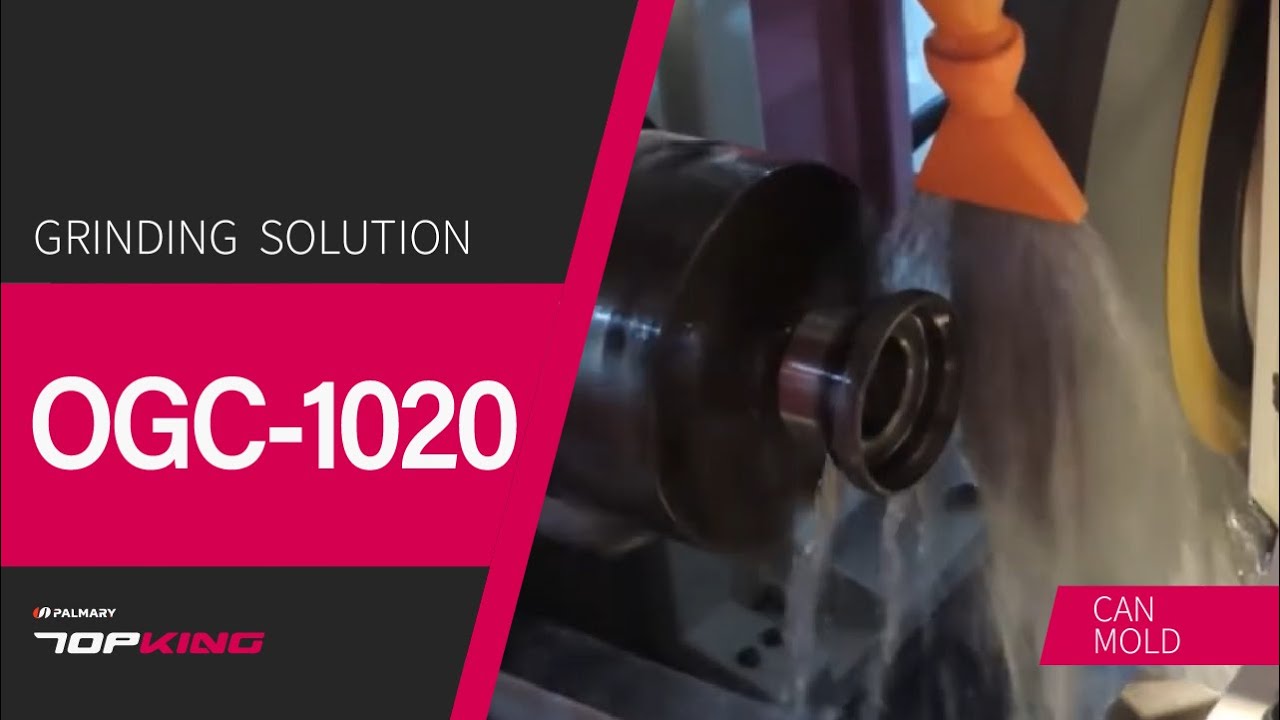

Відеогалерея
