Круглошліфувальні верстати TOPKING серії X
| Виробничі можливості | X-25 | X-3550 | X-35100C |
| Максимальний встановлюваний діаметр | ∅270 мм | ∅370 мм | |
| Відстань між центрами | 200 мм | 500 мм | 1000 мм |
| Максимальний діаметр шліфування | ∅250 мм | ∅350 мм | |
| Максимальна довжина шліфування | 150 мм | 500 мм | 1000 мм |
| Максимальне маса деталі в центрах | 60 кг | 200 кг | |
| Висота центрів (від столу до осі) | 135 мм | 185 мм | |
| Шліфувальний круг | X-25 | X-3550 | X-35100 |
| Розміри (діаметр х ширина х посадочний діаметр) | ∅510 х 50 х ∅127 мм | ∅610 х 50 х ∅254 мм | |
| Лінійна швидкість | 45 м/с | ||
| Робочий стіл | X-25 | X-3550 | X-35100 |
| Кут повороту | -1° ~ +10° | 0° ~ +3° | 0° ~ +2° |
| Шпиндельна бабка | X-25 | X-3550 | X-35100 |
| Кут повороту | -30° ~ +90° | зафіксована | |
| Конус центра | КМ №3 | КМ №5 | |
| Швидкість обертання шпинделя | 10 ~ 300 об/хв | ||
| Максимальне навантаження на шпиндель | 15 кг (макс. довжина 100 мм) | 35 кг (макс. довжина 150 мм) | |
| Задня бабка | X-25 | X-3550 | X-35100 |
| Конус центра | КМ №3 | КМ №5 | |
| Переміщення бабки | вручну | ||
| Переміщення пінолі | 35 мм | 60 мм | |
| Вісь X | X-25 | X-3550 | X-35100 |
| Максимальне переміщення | 210 мм | 300 мм | |
| Швидкість підводу | 6000 мм/хв | ||
| Швидкість подачі | 0,001 ~ 2000 мм/хв | ||
| Мінімальний крок подачі | 0,001 мм | ||
| Вісь Z | X-25 | X-3550 | X-35100 |
| Максимальне переміщення | 260 мм | 750 мм | 1350 мм |
| Швидкість підводу | 6000 мм/хв | ||
| Швидкість подачі | 0,001 ~ 2000 мм/хв | ||
| Мінімальний крок подачі | 0,001 мм | ||
| Потужність приводів | X-25 | X-3550 | X-35100 |
| Шпиндель шліфувального круга | 6,5 кВт | 11 кВт | |
| Шпинделя шпиндельної бабки | 0,85 кВт | 2,9 кВт | |
| Подача шліфувальної бабки | 1,5 кВт | 3,5 кВт | |
| Подача стола | 1,5 кВт | 3,5 кВт | |
| Двигун змащення гідравліки | – | 0,075 кВт | |
| Гідравлічний насос | – | 0,37 кВт | 0,075 кВт |
| Насос ЗОР | 0,18 кВт | 0,37 кВт | |
| Загальні характеристики | X-25 | X-3550 | X-35100 |
| Об’єм бака мастила (напрямні) | 0,7 л | 15 л | |
| Об’єм бака мастила (опція) | 18 л | ||
| Об’єм бака ЗОР | 107 л | 160 л | |
| Розміри верстата | 2900 х 3360 х 2100 мм | 3670 х 3450 х 2600 мм | 5250 х 3800 х 2600 мм |
| Маса верстата | 3300 кг | 8000 кг | 8700 кг |
| Висота центрів (від підлоги до осі) | 1150 мм | 1130 мм | |
Фотогалерея

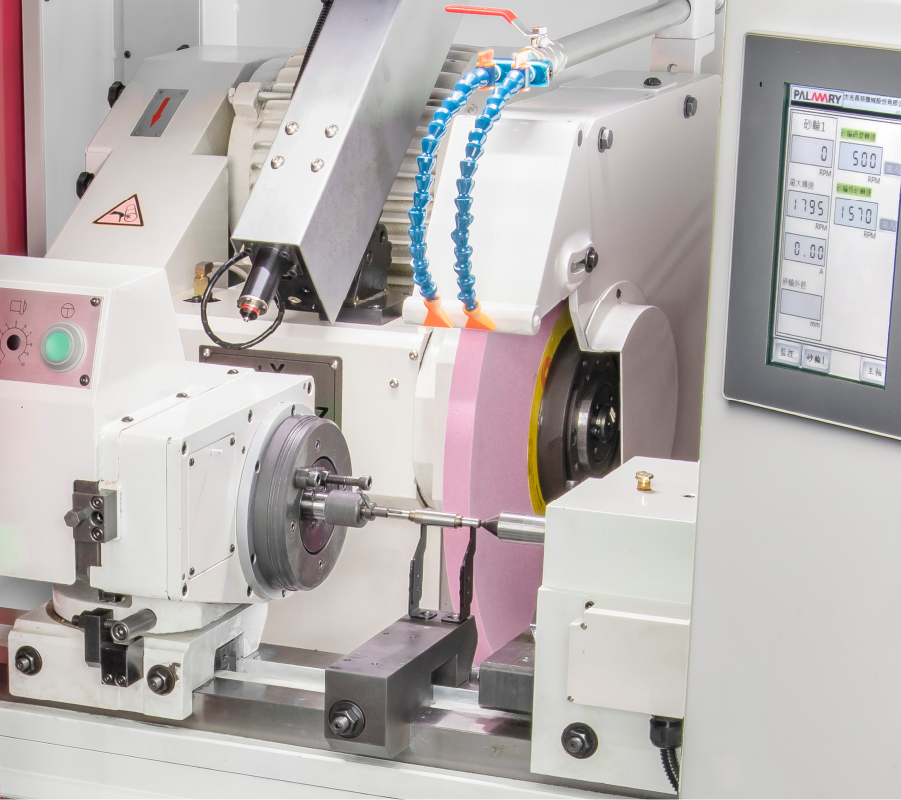

![[:uk]topking_x-25[:]](https://batex.ua/wp-content/uploads/topking_x-25.png)
