П’ятиосьовий вертикальний обробний центр DAHLIH з ЧПК серія DMX

jpg

П’ятиосьовий вертикальний обробний центр DAHLIH з ЧПК серія DMX

П’ятиосьовий вертикальний обробний центр DAHLIH з ЧПК серія DMX

Консультація

4 та 5 вісі	DMX-320		DMX-500
Розмір стола	∅320 мм		∅500 мм
Т-образний паз (ширина х кількість	12H7 х4		14H7 х4
Максимальний розмір заготовки	∅320 х 280 мм		–
Крутний момент	25 кгм		–
Вісь	Rotating	Tilting	Rotating	Tilting
Кут	360°	+30° ~ -120°	360°	+30° ~ -120°
Двигун	–	–	α8i	α22i
Максимальна швидкість	25 об/хв		16,6 об/хв	11,1 об/хв
Максимальне навантаження	150 кг		300 кг	250 кг

Переміщення	DMX-320	DMX-500
По осі X	600 мм	600 мм
По осі Y	550 мм	900 мм
По осі Z	500 мм	560 мм
Відстань від кінця шпинделя до поверхні столу	50 ~ 500 мм	30 ~ 590 мм
Відстань між колонами	–	1040 мм
Тип напрямних	Лінійні	Роликові лінійні
Трансмісія осей X, Y ,Z	–	Гнучка

Подачі	DMX-320	DMX-500
Прискорене переміщення по осям X / Y / Z	40 / 40 / 30 м/хв	30 / 30 / 30 м/хв
Робоча подача	18000 мм/хв	1 ~ 20000 мм/хв
Мінімальний інкремент	0,001 мм

Шпиндель	DMX-320	DMX-500
Тип	Прямий привід
Двигун	–	α8i
Вихідна потужність (пост. / 30 хв)	5,5 / 7,5 кВт	11 кВт
Конус	№40
Швидкість обертання	10000 об/хв	12000 об/хв
Діаметр підшипнику	∅70 мм	∅70 мм
Максимальний крутний момент	47 Нм	–
Охолодження / Змащення	Мастило / Мастило

Пристрій автоматичної зміни інструменту	DMX-320	DMX-500
Місткість магазину	24
Хвостовик	BT40	BBT40
Штревель	45°
Максимальна маса інструменту	7 кг
Максимальна довжина інструменту	265 мм	300 мм
Максимальний діаметр інструменту (без сусудніх інструментів)	∅95 (∅185) мм	∅75 (∅150) мм
Вибір інструменту	Випадковий

Двигуни	DMX-320	DMX-500
Потужність двигунів осей X / Y / Z	4 / 4 / 4 кВТ	–

Інше	DMX-320	DMX-500
ЧПК	–	FANUC 0iMF
Необхідна потужність	36 кВА
Необхідний тиск повітря	6 кгс/см2
Насос МОР	0,75 к.с.	–
Бак МОР	280 л	300 л
Маса верстату	7000 кг	13000 кг
Габаритні розміри	–	3900 х 4860 мм

Фотогалерея

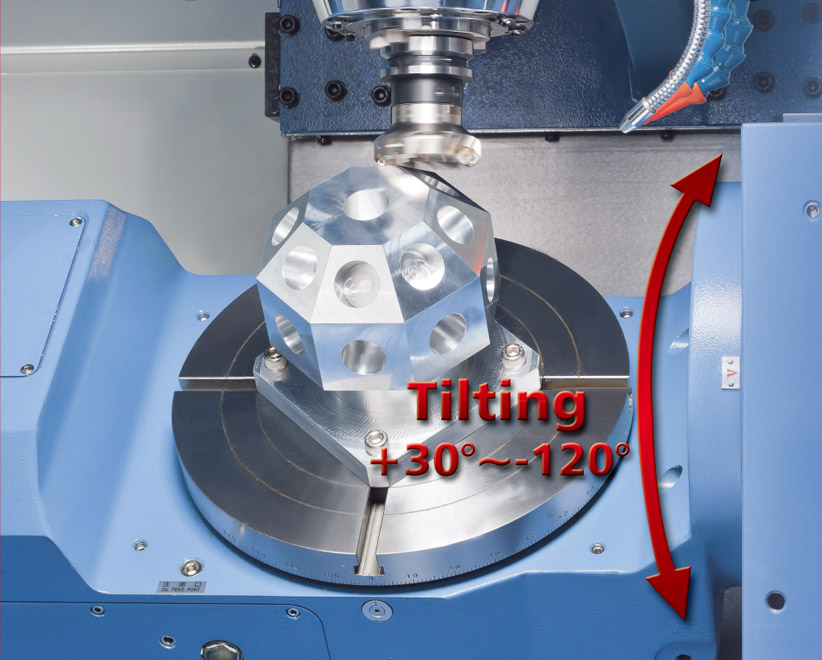

[:uk]DMX320_2[:]

Відеогалерея

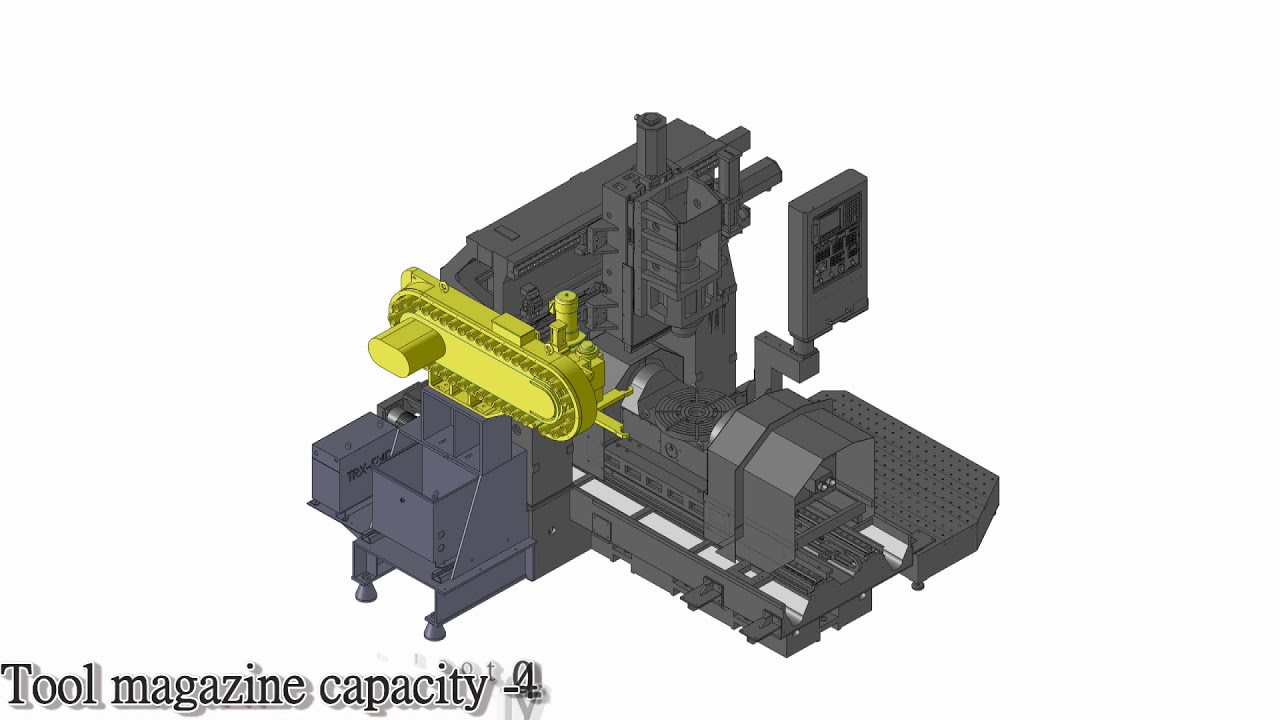

My video
