Ручні та гідравлічні плоскошліфувальні верстати EQUIPTOP серії UF та ESG

Ручні та гідравлічні плоскошліфувальні верстати EQUIPTOP серії UF та ESG

Консультація

Протягом усього процесу виробництва плоскошліфувальних верстатів – від розробки та виготовлення до збирання – діє система суворого контролю якості (картки обліку показників якості, контроль за процесом збирання, тестові запуски, пробні проходи, перевірка точності). Всі дані зберігаються у відділі контролю якості та поставляються разом із верстатом як його паспорт. Усі технологічні процеси відповідають вимогам високої точності, продуктивності та ефективності.

Основні характеристики UF-618 / ESG-618 UF-818 / ESG-818 ESG-1020 ESG-1224 ESG-1228 ESG-1236 ESG-1632 ESG-1640 ESG-2040
Розмір стола, мм 152х460 203х460 254х508 300х600 305х712 305х915 406х813 406х1020 506х1020
Макс. довжина шліфування, мм 480 520 600 712 915 813 1020 1020
Макс. ширина шліфування, мм 178 228 280 300 330 410 500
Макс. відстань від центру шпинделя до поверхні столу, мм 460 500 580 630 (720 – опція)
Стандартний розмір магнітного патрона 150х450 200х450 250х500 300х600 300х700 300х900 400х800 400х1000 500х1000
Поздовжнє переміщення UF-618 / ESG-618 UF-618 / ESG-818 ESG-1020 ESG-1224 ESG-1228 ESG-1236 ESG-1632 ESG-1640 ESG-2040
Макс. переміщення столу, гідравліка, мм 480 580 650 760 960 890 1060 1060
Макс. переміщення столу у ручному режимі, мм 510 620 730 830 1000 930 1100 1100
Швидкість переміщення столу, м/хв 5-23 5 – 20
Поперечне переміщення UF-618 / ESG-618 UF-618 / ESG-818 ESG-1020 ESG-1224 ESG-1228 ESG-1236 ESG-1632 ESG-1640 ESG-2040
Макс. переміщення у ручному режимі, мм 195 250 300 340 380 460 520
Подача на 1 оберт лімба, мм 5
Ціна поділу лімбу, мм 0,02
Вертикальна подача шліфувальної головки UUF-618 / ESG-618 UF-618 / ESG-818 ESG-1020 ESG-1224 ESG-1228 ESG-1236 ESG-1632 ESG-1640 ESG-2040
Подача на 1 оберт лімба, мм 1
Ціна поділу лімбу, мм 0,005
Шліфувальний круг UF-618 / ESG-618 UF-618 / ESG-818 ESG-1020 ESG-1224 ESG-1228 ESG-1236 ESG-1632 ESG-1640 ESG-2040
Швидкість обертання, об/хв 2850 1450 1450
Потужність двигуна, кВт 1,5 2,2 3,7 3.7 7.4
Розмір круга, мм 203 х 12,7-19 х 31,75 203 х 19-25 х 31,75 305 х 32 х 76,2 355 х 50 х 127
Загальні характеристики UF-618 / ESG-618 UF-618 / ESG-818 ESG-1020 ESG-1224 ESG-1228 ESG-1236 ESG-1632 ESG-1640 ESG-2040
Двигун гідростанції, кВт 0,74 1,5 2,2
Простір, що займається верстатом, мм 2942 x 2401 x 1733 2992 х 2468 х 1733 3000 х 2815 х 1710 3265 х 2841 х 1810 3608 х 3417 х 1943 4270 х 3337 х 1935 3290 х 3510 х 1943 4580 х 3507 х 1944 4768 х 4075 х 2075

Фотогалерея

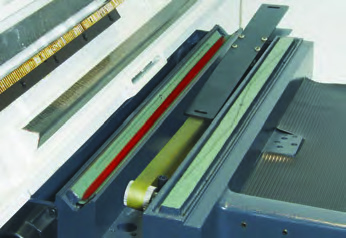

[:uk]equiptop_ плоскошліфувальний[:]
