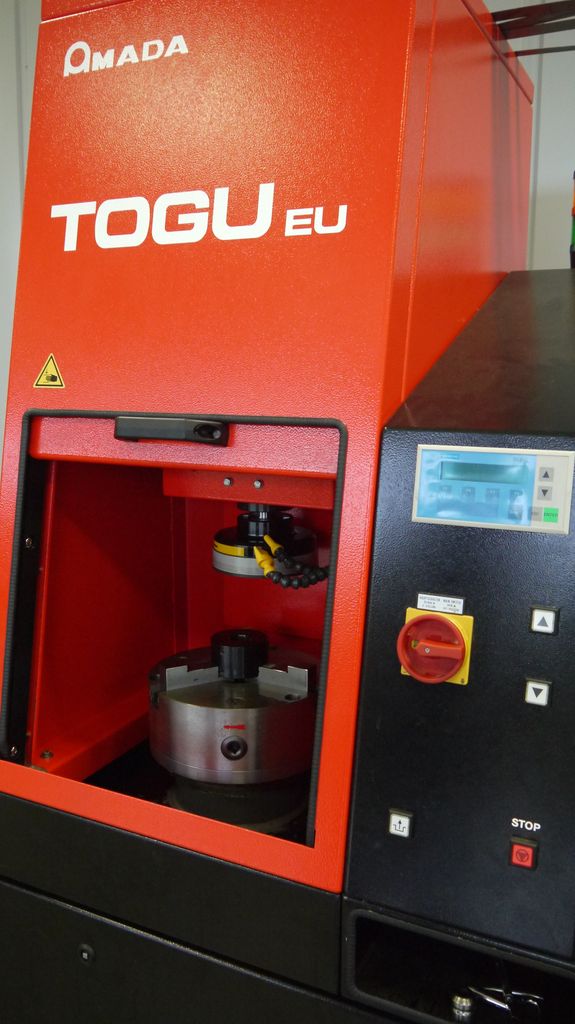

TOGU-EU: Верстат для заточування штампувального інструменту

Для кожного підприємства, яке прагне виробляти якісну продукцію і використовує технологію координатно-револьверного штампування, виготовлення деталей без задирок є обов’язковою необхідністю.

Для забезпечення цієї умови необхідно мати добре заточений інструмент із відповідним зазором між пуансоном і матрицею. Верстат для заточування штампувального інструменту TOGU-EU був спеціально розроблений для оптимізації цього процесу за рахунок скорочення часу переточування інструменту і, відповідно, часу простою преса та для забезпечення найкращої якості заточування.

Технічні характеристики: TOGU-EU
Вага верстата	450 кг
Енергоспоживання	4,8 кВА, 400 В, 50 Гц
Мотор шліфувального шпинделя	1,5 кВт, 3.000 1/хв
Мотор вертикальної подачі	Кроковий двигун 200 Вт, 1/2000 крок
Мотор приводу столу	120 В, 4Р
Мотор системи охолодження	0,26 кВт, 20 л/хв
Мін. діаметр інструменту	Ø 2 мм
Макс. діаметр інструменту	Ø 160 мм
Макс. висота інструменту	150 мм (з трикулачковим затискачем)
Макс. Переточування за раз 0,99 мм
Хід по вертикалі 240 мм
Швидкість швидкого подавання 600 мм/хв
Швидкість позиціонування	Залежить від розміру інструменту
Швидкість шліфування	0,06 мм/хв (Тип A) до 0,03 мм/хв (Тип E)
Об’єм бака СОЖ	20 л
Габарити верстата (L x B x H)	Приблизно 750 x 800 x 1920 мм
