Високопродуктивні токарні верстати з ЧПК GOODWAY GS-2000/GS-2800/GS-3300/GS-3600

Багатоцільові токарні верстати Goodway серії GS-2000/GS-3000 поєднують останні досягнення в галузі техніки та високоякісні компоненти. 2 різновиди по довжині станини, 4 різних розмірів прутка в поєднанні з потужним шпинделем, високошвидкісною револьверною головкою та жорсткою конструкцією роблять дану серію кращим вибором верстатів нового покоління. Крім того, верстати можуть бути укомплектовані прецизійним шпинделем вбудованого типу, револьверною головкою з приводним інструментом, віссю Y та протишпинделем. Маючи відмінні робочі характеристики, ці верстати з легкістю впораються з найскладнішими завданнями механічної обробки сьогоднішнього і навіть завтрашнього дня.

Виробничі можливості	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Найбільший діаметр встановлюваного виробу	Ø 700 мм
Найбільший діаметр (встановлюваного виробу) над салазками	Ø 800 мм
Найбільший діаметр обточування	Ø 570 мм
Стандартний діаметр обточування	Стандартна револьверна голівка: Ø 250 / револьверна голівка з приводним інструментом Ø 278 мм
Максимальна довжина обточування	780 / 1530 мм	780 / 1530 мм	780 / 1530 мм	746 / 1496 мм
Найбільший діаметр прутка, що обробляється	Ø 51 мм	Ø 75 мм	Ø 90 мм	Ø 105 мм

Шпиндель	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Діаметр отвору у трубі шпинделя	Ø 52,5 мм	Ø 75,5 мм	Ø 90,5 мм	Ø 105,5 мм
Діаметр отвору шпинделя	Ø 65 мм	Ø 90 мм	Ø 101 мм	Ø 121 мм
Діаметр підшипнику шпинделя	Ø 100 мм	Ø 130 мм	Ø 140 мм	Ø 160 мм
Гідравлічний циліндр	8”	10”	12”	15”
Передній кінець шпинделя	А2-6	А2-8		А2-11
Вихідна потужність двигуна (пост./30 хв)	15 / 18,5 кВт	15 / 18,5 кВт (Опція 18,5 / 22 кВт)	18,5 / 22 кВт
Діапазон швидкостей обертання шпинделя	4800 об/хв	3500 об/хв	3000 об/хв	2500 об/хв
Крутний момент (пост./30 хв)	328 / 552 Нм (Н) 311/ 384 Нм (В)	420 / 757 Нм (Н) 428/ 527 Нм (В)	585 / 991 Нм (Н) 579/ 689 Нм (В)	680 / 1155 Нм (Н) 677 / 805 Нм (В)

Cf вісь (опція)	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Пришвидшене переміщення	33 об/хв

Осі X та Z	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Максимальне переміщення по осі X	300 мм
Максимальне переміщення по осі Z	780 / 1530 мм
Швидкість підводу по осі X / Z	30 м/хв
Тип направляючих	загартовані та шліфовані направляючі ковзання
Швидкість подачі	1 ~ 4800 мм/хв
Серводвигун осі Х / Z	4,5 кВт
Осьове зусилля по осі X (пост.)	768 кгс
Осьове зусилля по осі Z (пост.)	1409 / 1174 кгс

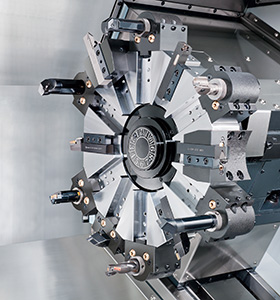

Револьверна голівка (стандарт)	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Кількість станцій	12
Час індексації	0,3 с однокрокове / 0,8 с повний оберт на 180°
Точність	позиціювання: ±0,00069°, повторюваність ±0,00027°
Квадрат інструменту	25 мм
Діаметр інструменту	Ø 40 мм

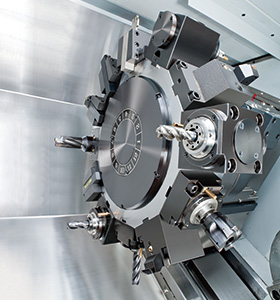

Револьверна голівка с привідним інструментом (опція)	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Найбільший діаметр обточування	Ø 440 мм
Максимальна довжина обточування	767 / 1517 мм	731 / 1480 мм	725 / 1475 мм	686 / 1436 мм
Кількість привідних станцій	12
Потужність привідної станції	4,5 кВт
Час індексації	0,3 с однокрокове / 0,8 с повний оберт на 180°
Квадрат інструменту	25 мм
Діаметр інструменту	Ø 40 мм
Цанга для привідного інструменту	1 ~ 20 мм ER 32
Частота обертання привідного інструменту	4000 об/хв

Y вісь (опція)	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Найбільший діаметр обточування	Ø 400 мм
Максимальне переміщення по осі Y	100 мм = ±50 мм
Швидкість підводу по осі Y	10 м/хв
Швидкість подачі	1 ~ 4800 мм/хв
Серводвигун осі Х / Y	4,5 / 4 кВт
Осьове зусилля по осі X та по осі Y (пост.)	1409 / 1761 кгс

Задня бабка	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Конус пінолі	Задня бабка з програмованою піноллю: MT#3 (нерухомий центр, діаметр пінолі ∅ 85 мм) MT#4 (обертовий центр, діаметр пінолі ∅ 85 мм)		Задня бабка з програмованою піноллю: MT#4 (нерухомий центр, діаметр пінолі ∅ 110 мм) MT#5 (обертовий центр, діаметр пінолі ∅ 120 мм)
Конус пінолі	Задня бабка з сервоприводом (опція): MT#3 (нерухомий центр, діаметр пінолі ∅ 80 мм) MT#4 (обертовий центр)
Переміщення пінолі	Задня бабка з програмованою піноллю: 120 мм		Задня бабка з програмованою піноллю: 150 мм
Переміщення пінолі	Задня бабка з сервоприводом (опція): –		Задня бабка з сервоприводом (опція): –
Переміщення корпусу бабки	Задня бабка з програмованою піноллю: 650 / 1530 мм		Задня бабка з програмованою піноллю: 650 / 1400 мм
Переміщення корпусу бабки	Задня бабка з сервоприводом: 740 / 1490 мм		Задня бабка з сервоприводом: 700 / 1450 мм
Програмована піноль / основа	Задня бабка з програмованою піноллю: Так / Так Задня бабка з сервоприводом: – / Так

Протишпиндель (опція)	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Розмір патрона	6”		8”
Діаметр отвору у трубі шпинделя	Ø 38 мм		Ø 45 мм
Діаметр отвору шпинделя	Ø 46 мм		Ø 55 мм
Діаметр підшипнику шпинделя	Ø 80 мм		Ø 100 мм
Передній кінець шпинделя	А2-5		А2-6
Вихідна потужність двигуна	5,5 / 7,5 кВт (пост. / 30 хв)		15 / 18,5 кВт (пост. / 15 хв)
Діапазон швидкостей обертання шпинделя	6000 об/хв		5000 об/хв
Крутний момент	35 Нм / 48 Нм (пост. / 30 хв)		95 Нм / 118 Нм (пост. / 15 хв)
Максимальне переміщення по осі Zs	680 / 1430 мм
Швидкість підводу по осі Zs	30 м/хв
Серводвигун осі Zs	3 кВт
Осьове зусилля по осі Zs (пост.)	769 / 640 кгс

Загальні характеристики	GS-2000 / L	GS-2800 / L	GS-3300 / L	GS-3600 / L
Повторюваність по осі X	± 0,003 мм
Повторюваність по осі Z	± 0,003 мм
ЧПК	FANUC 0i-TF Plus (Опція 31i)
Напруга / потужність	змінний струм 200/220 / 40 кВА
Бак гідравліки	30 л
Бак МОР	290 / 330 л
Насос МОР	0,7 кВт (60 Гц) / 3 бар
Вага верстата	6500 кг / 8500 кг
Габаритні розміри Д х Ш х В	без Y вісі: 3550 x 2120 x 1800 / 4420 x 2200 x 1870 мм з Y віссю: 3550 x 2120 x 2260 / 4420 x 2200 x 2260 мм

Фотогалерея

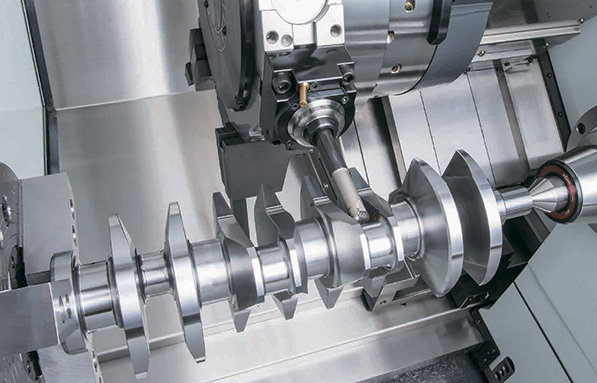

[:uk]goodway_gs-2000_токарний обробний центр[:]
