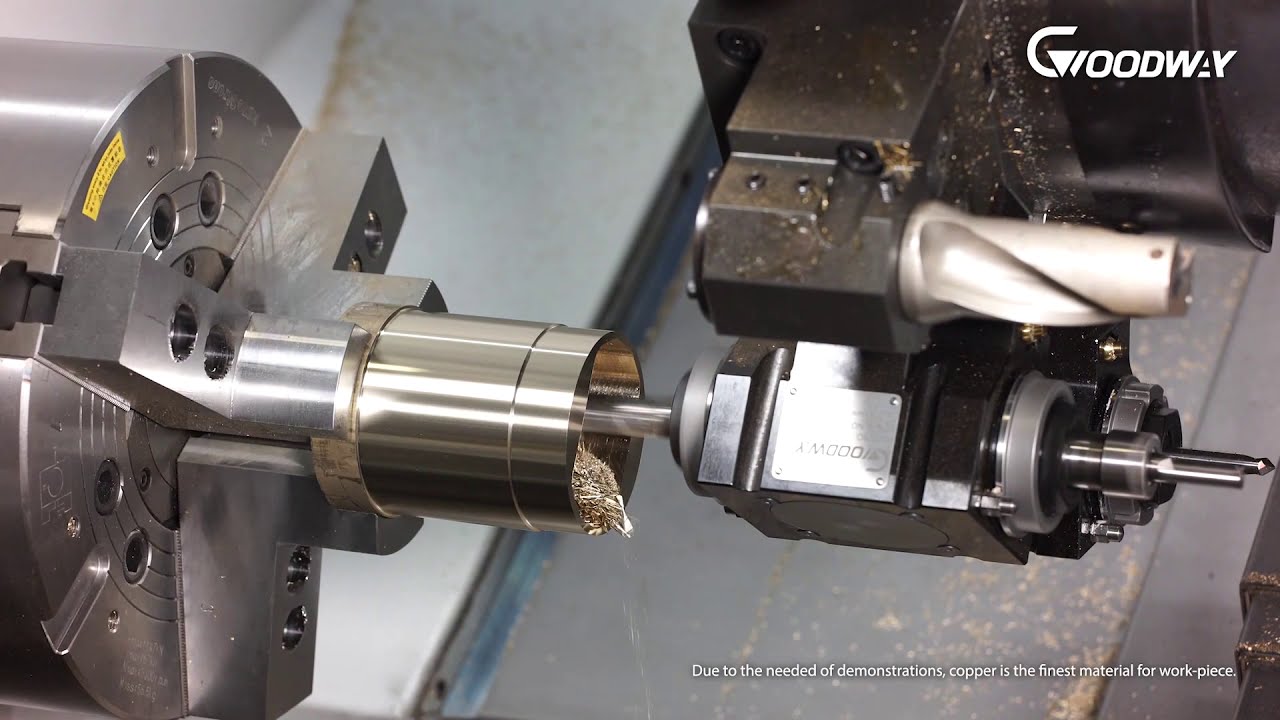

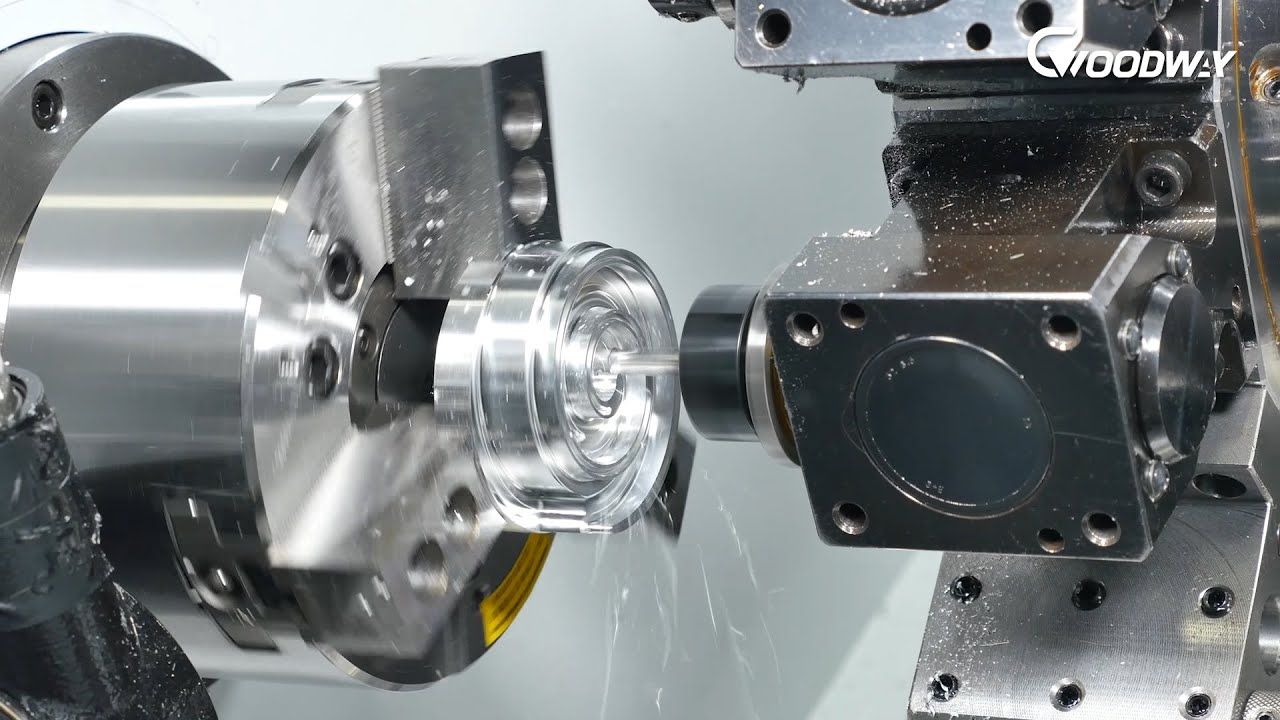

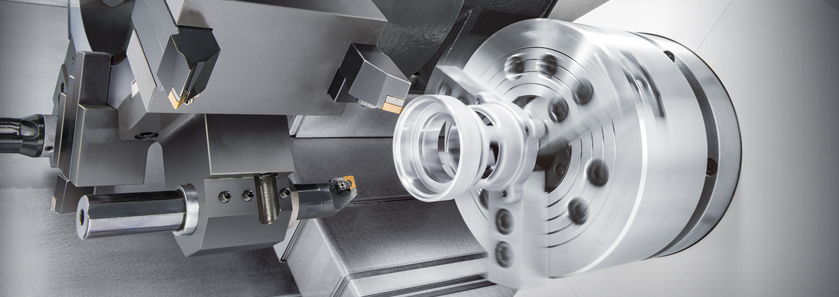

Можливість встановлення револьверної головки з приводним інструментом, осі С, осі Y та противошпинделя дозволяє виконувати на верстатах серії GLS-2800/3300 наступні операції: точіння, фрезерування, свердління, нарізування різьблення та позацентрову обробку. Дані виробничі можливості перетворюють верстат на багатоцільовий обробний центр, який дозволяє істотно скоротити час виробничого циклу, а також не виникає проблем, пов’язаних із втратою точності при перевстановленні деталей з одного верстата на інший.
| Виробничі можливості |
GLS-2800 |
GLS-3300 |
| Найбільший діаметр встановлюваного виробу |
Ø 760 мм |
| Найбільший діаметр (встановлюваного виробу) над салазками |
Ø 440 мм |
| Найбільший діаметр обточування |
Ø 440 мм |
| Стандартний діаметр обточування |
Ø 254 мм |
| Максимальна довжина обточування |
720 мм |
710 мм |
| Розмір гідравлічного патрона |
Ø 10” |
Ø 12” |
| Найбільший діаметр прутка, що обробляється |
Ø 75 мм |
Ø 90 мм |
| Шпиндель |
GLS-2800 |
GLS-3300 |
| Отвір у шпинделі |
Ø 90 мм |
Ø 101 мм |
| Діаметр підшипника шпинделя |
Ø 130 мм |
Ø 140 мм |
| Гідравлічний циліндр |
10” |
12” |
| Передній кінець шпинделя |
A2-8 |
A2-8 |
| Вихідна потужність двигуна |
Високий діапазон |
11 / 15 кВт |
15 / 18,5 кВт |
| Низький діапазон |
7,5 / 15 кВт |
11 / 18,5 кВт |
| Діапазон швидкостей обертання шпинделя |
3500 об/хв |
3000 об/хв |
| Вісь С (опція) |
GLS-2800 |
GLS-3300 |
| Тип приводу вісі Сf |
Серводвигун Fanuc змінного струму |
| Мін кут індексації шпинделя |
±0,001° |
| Динамічна точність |
±0,002° |
| Осі Х та Z |
GLS-2800 |
GLS-3300 |
| Переміщення по вісі X |
250 мм |
| Переміщення по вісі Z |
750 мм |
| Швидкість швидкого підведення по вісі X/ Z |
30 м/хв |
| Тип напрямних |
Лінійні напрямні кочення |
| Швидкість подачі |
1-4800 мм/мин |
| Серводвигун вісі Х / Z |
2,7 кВт |
| Ходовий гвинт/крок по Х |
Ø 36 мм / 8 мм |
| Ходовий гвинт/крок по Z |
Ø 40 мм / 8 мм |
| Осьове навантаження по X/Z |
X: 961 кгс / Z: 1410 кгс |

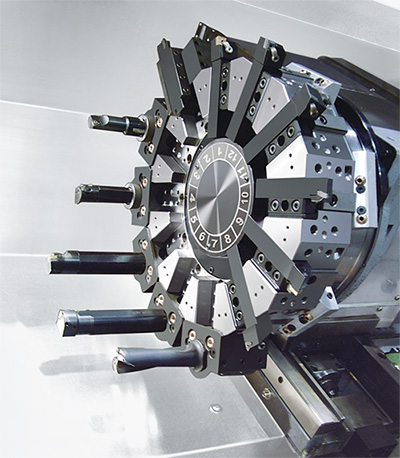

| Револьверна головка (стандарт) |
GLS-2800 |
GLS-3300 |
| Кількість станцій |
12/10 |
| Тип приводу індексації револьверної головки |
серводвигун FANUC |
| Час індексування револьверної головки |
0,3 сек / 0,5 сек полный оборот на 180°(одношаговое) |
| Точність |
Позиціювання: ±0,00069°
Повторюваність: ±0,00027° |
| Квадрат інструменту |
£ 25 мм |
| Діаметр інструменту |
Ø 40 мм |

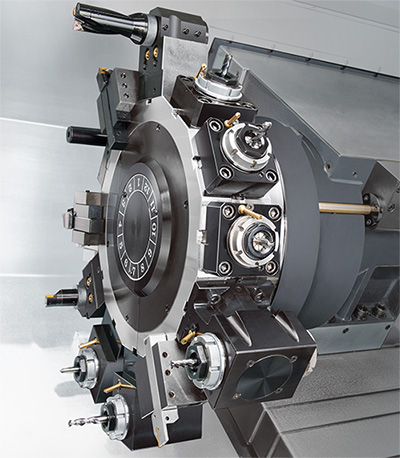

| Револьверна головка з обертовим інструментами на 12 станцій (опція) |
| Максимальна довжина обточування |
720 мм |
710 мм |
| Кількість станцій |
12 |
| Потужність приводу (пост/30хв) |
3,7 / 5,5 кВт |
| Квадрат інструменту |
25 мм |
| Діаметр інструменту |
Ø 40 мм |
| Діаметр інструменту, що обертається |
Ø 20 мм цанговий патрон ER32 |
| Швидкість обертання приводного інструменту |
6000 об/хв |
| Вісь Y (опція) |
| Максимальний діаметр обточування |
400 мм |
| Максимальна довжина обточування |
720 мм |
710 мм |
| Переміщення по вісі Y |
100 мм = ±50 мм |
| Швидкість швидкого підведення по вісі Y |
12 м/хв |
| Швидкість подачі |
1-4800 мм/хв |
| Серводвигун по вісі Y |
2,7 кВт |
| Ходовий гвинт/крок |
Ø 36 мм / 8 мм |
| Осьове навантаження |
960 кгс
|
| Задня бабка (опція) |
GLS-2800 |
GLS-3300 |
| Конус у центрі пінолі |
MT#4 центр обертання |
| Діаметр пінолі |
70 мм |
| Переміщення пінолі |
150 мм |
| Переміщення корпусу бабки |
600 мм |
| ПУ піноллю / корпусом |
Так/Так |
| Тип ПУ корпусом |
Позиціювання по вісі Z |

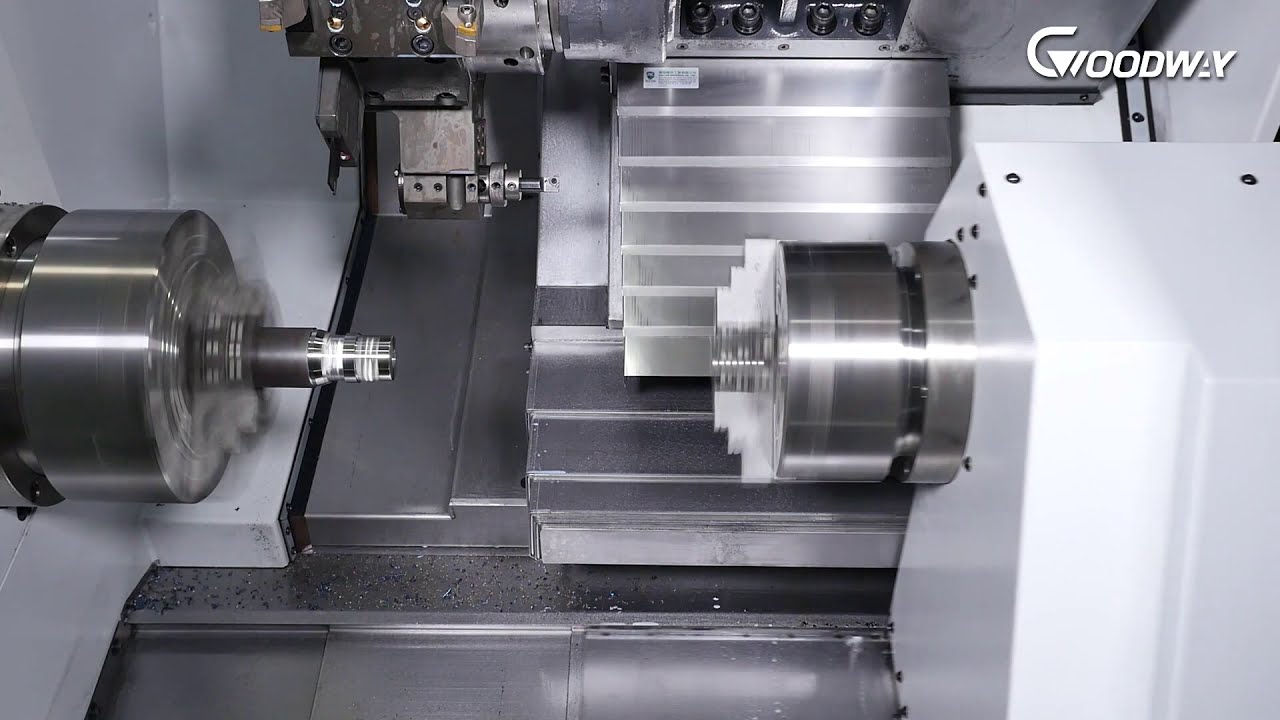

| Противошпиндель (опція) |
| Отвір у шпинделі |
Ø 66 мм |
| Найбільший діаметр прутка, що обробляється |
Ø 51 мм |
| Діаметр підшипника шпинделя |
Ø 100 мм |
| Передній кінець шпинделя |
A2-6 |
| Вихідна потужність двигуна (пост/30хв) |
7,5 / 11 кВт |
| Швидкість обертання противошпинделя |
5 000 об/хв |
| Крутний момент (пост/30хв) |
72 / 105 Н*м |
| Переміщення по вісі Z2 |
750 мм |
| Швидкість прискореного переміщення вісі Z2 |
30 м/хв |
| Діаметр та крок кулькового гвинта по вісі Z2 |
Ø 36 мм / крок 10 |
| Осьове навантаження по Z2 (пост.) |
960 кгc |
| Загальні характеристики |
GLS-2800 |
GLS-3300 |
| Повторюваність |
±0,003 мм |
| Точність позиціонування |
0,015 мм |
| Стандартне ЧПК |
FANUC 0i-TF |
| Напруга |
380 В змінного струму, від +10% до -15%, 3 фази |
| Об’єм баку МОР |
350 л |
| Маса верстата |
6000 кг
(6500кг – з віссю Y) |
| Габарити верстата Д х Ш х В |
3350 x 2100 x 1905 мм
(3350 x 2100 x 2255 мм – з віссю Y) |
