Вертикальні токарні оброблювальні центри GOODWAY серії GV-1

jpg

Вертикальні токарні оброблювальні центри GOODWAY серії GV-1

Вертикальні токарні оброблювальні центри GOODWAY серії GV-1

Консультація

Виробничі можливості	GV-1100	GV-1200	GV-1600	GV-2000
Діаметр стола	Ø 1100 мм	Ø 1250 мм	Ø 1600 мм	Ø 2000 мм
Найбільший діаметр встановлюваного виробу	Ø 1400 мм	Ø 1600 мм	Ø 2000 мм	Ø 2050 мм
Найбільший діаметр обточування	Ø 1200 мм	Ø 1350 мм	Ø 1800 мм	Ø 2000 мм
Максимальна висота обточування	1000 мм	1300 мм		1280 мм
Максимальне навантаження на стол	4000 кг	5000 кг	8000 кг	5000 / 8000 кг

Шпиндель	GV-1100	GV-1200	GV-1600	GV-2000
Діаметр підшиника шпинделя	Ø 350 мм	Ø 423 мм	Ø 580 мм	Ø 580 / Ø 690 мм
Вихідна потужність двигуна (пост. / 30 хв)	37 / 45 кВт
Діапазон швидкостей обертання шпинделя	1 ~ 500 об/хв	2 ~ 350 об/хв	2 ~ 250 об/хв	2 ~ 200 об/хв
Максимальний крутний момент	10170 Нм	17100 Нм	23900 Нм	23900 Нм

Cf вісь (опція)	GV-1100	GV-1200	GV-1600	GV-2000
Двигун	3 кВт
Швидкість	15 об/хв	13 об/хв	9 об/хв	9 об/хв
Крутний момент	2280 Нм	2740 Нм	3840 Нм	3840 Нм

Шпиндель з обертовим інструментом (опція)	GV-1100	GV-1200	GV-1600	GV-2000
Вихідна потужність двигуна (пост. / 30 хв)	7,5 / 11 кВт	11 / 15 кВт
Діапазон швидкостей обертання шпинделя	2 ~ 2400 об/хв

Осі X та Z	GV-1100	GV-1200	GV-1600	GV-2000
Максимальне переміщення по осі X	1300 (-100 ~ 1200) мм	1375 (-100 ~ 1275) мм	1600 (-100 ~ 1500) мм	1700 (-100 ~ 1600) мм
Максимальне переміщення по осі Z	900 мм
Максимальне переміщення по осі W	600 мм	800 мм
Швидкість підводу по осі X / Z	12 / 10 м/хв
Вихідна потужність серводвигуна по осі X	7 кВт	6 кВт
Вихідна потужність серводвигуна по осі Z	9 кВт

Пристрій автоматичної зміни інструменту	GV-1100	GV-1200	GV-1600	GV-2000
Ємність магазину	12	16
Конус шпинделя	BT50 (CAT50)
Максимальний розмір інструменту (Д х Ш х В)	280 х 150 х 400 мм
Максимальна маса інструменту	50 кг
Максимальне навантаження на магазин	360 кг

Загальні характеристики	GV-1100	GV-1200	GV-1600	GV-2000
Точність позиціювання	± 0,007/500 мм (вісі X та Z), ± 7,5 арк-сек/360° (вісь C)
Повторюваність	± 0,005 мм (вісі X та Z), ± 4 арк-сек/360° (вісь C)
Стандартне ЧПК	FANUC 0i-TF Plus
Напруга / потужність	змінний струм 200 / 220 від +10% до -15%), 3 фази / 100 кВА
Бак гідравліки	50 л
Бак МОР	900 л
Маса верстату	20000 кг	23500 кг	25500 кг	27000 кг
Габаритні розміри (Д х Ш х В)	3485 х 3930 х 5050 мм	3540 х 3695 х 5300 мм	3790 х 3950 х 5300 мм	4400 х 4100 х 5700 мм

Фотогалерея

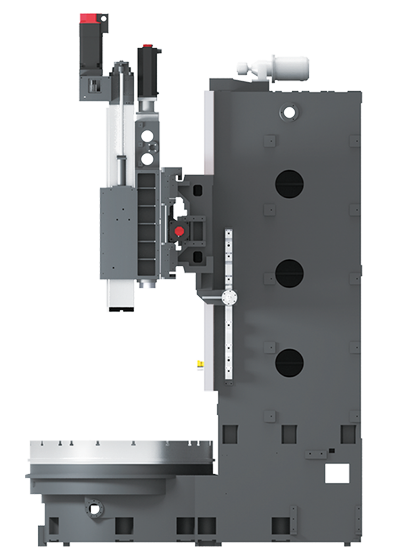

[:uk]Goodway GV-1 (1)[:]

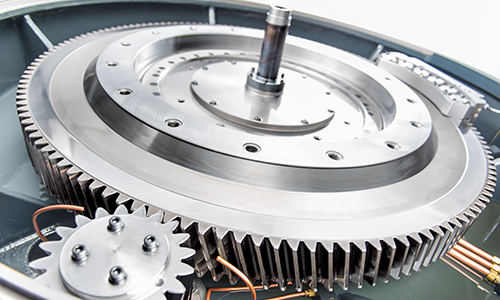

[:uk]Goodway GV-1 (2)[:]

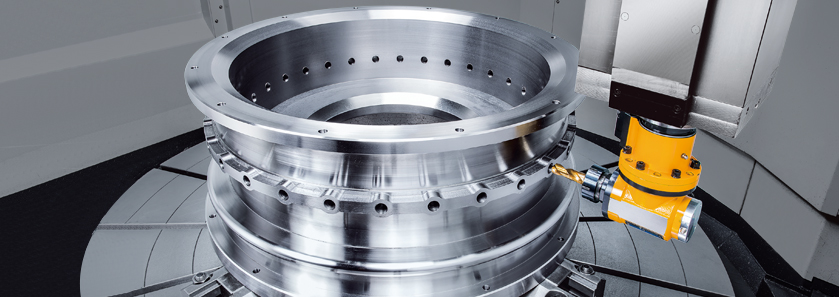

[:uk]Goodway GV-1 (3)[:]

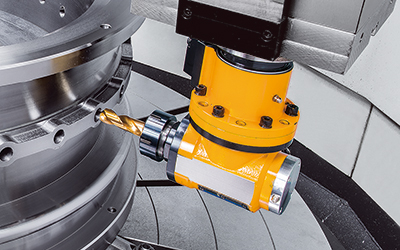

[:uk]Goodway GV-1 (4)[:]

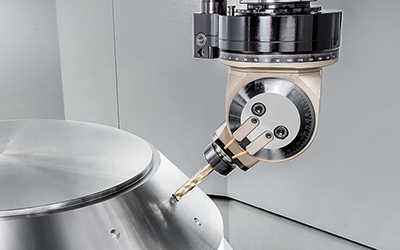

[:uk]Goodway GV-1 (5)[:]

[:uk]Goodway GV-1 (6)[:]

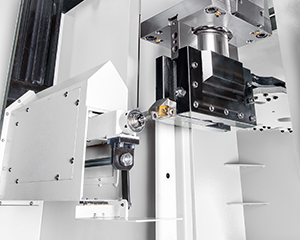

[:uk]Goodway GV-1 (7)[:]

[:uk]Goodway GV-1 (8)[:]

Відеогалерея

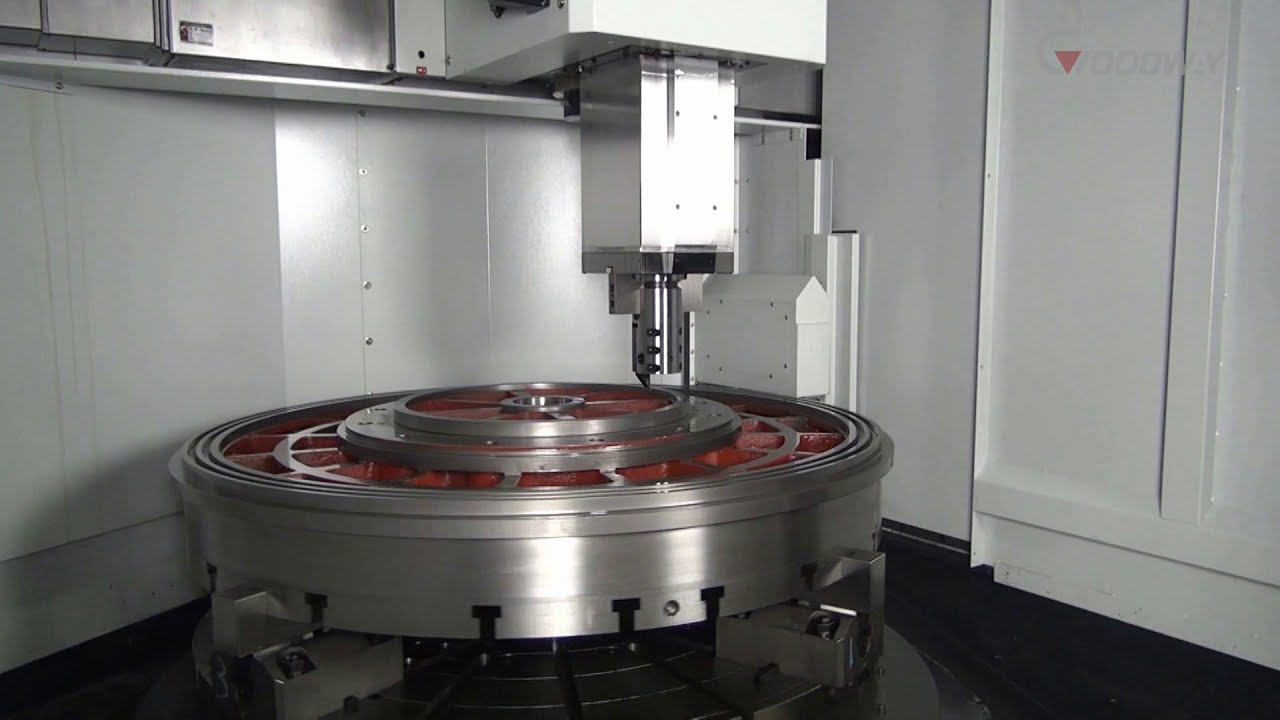

My video
