Вертикальний токарний обробний центр з протишпинделем GOODWAY GVI-350

jpg

Вертикальний токарний обробний центр з протишпинделем GOODWAY GVI-350

Вертикальний токарний обробний центр з протишпинделем GOODWAY GVI-350

Консультація

Виробничі можливості	GVI-350
Найбільший діаметр встановлюваного виробу	Ø 550 мм
Найбільший діаметр обточування	Ø 350 мм
Найбільша висота обточування	400 мм
Максимальна маса заготовки	20 кг
Розмір патрону	12″

Шпиндель №1 та №2	GVI-350
Внутрішній діаметр переднього підшипника головного шпинделя	Ø 120 мм
Внутрішній діаметр заднього підшипника головного шпинделя	Ø 110 мм
Передній кінець шпинделя	A2-8
Вихідна потужність двигуна (пост./30 хв)	11 / 15 кВт
Привідна система шпинделя	Ремінь
Діапазон швидкостей обертання шпинделя	20 ~ 3000 об/хв
Максимальний крутний момент (30 хв)	286 Нм

Осі X та Z		GVI-350
Шпиндель №1	Максимальне переміщення по осі X1	750 мм
Шпиндель №1	Максимальне переміщення по осі Z1	550 мм
Верхня револьверна голівка	Максимальне переміщення по осі X2	550 мм
Верхня револьверна голівка	Максимальне переміщення по осі Z2	550 мм
Швидкість підводу по осі X / Z		24 м/хв
Швидкість подачі по осі X / Z		1 ~ 5000 мм/хв
Тип направляючих		Лінійні

Верхня та нижня револьверні голівки	GVI-350
Кількість станцій	8
Зовнішній діаметр диску револьверної голівки	Ø 400 мм
Квадрат інстурменту	25 мм
Діаметр інструменту	Ø 50 мм
Час індексації	0,2 с (сусідні)

Загальні характеристики	GVI-350
Точність позиціювання	± 0,01 мм
Повторюваність	± 0,005 мм
ЧПК	FANUC Oi -TF (DUAL SYSTEM)
Напруга / потужність	змінний струм 200/220 (від +10% до -15%), 3 фази/ 35 кВА
Бак гідравліки	50 л
Маса верстата	10000 кг
Габаритні розміри (Д х Ш х В)	3080 х 2650 х 3320 мм

Фотогалерея

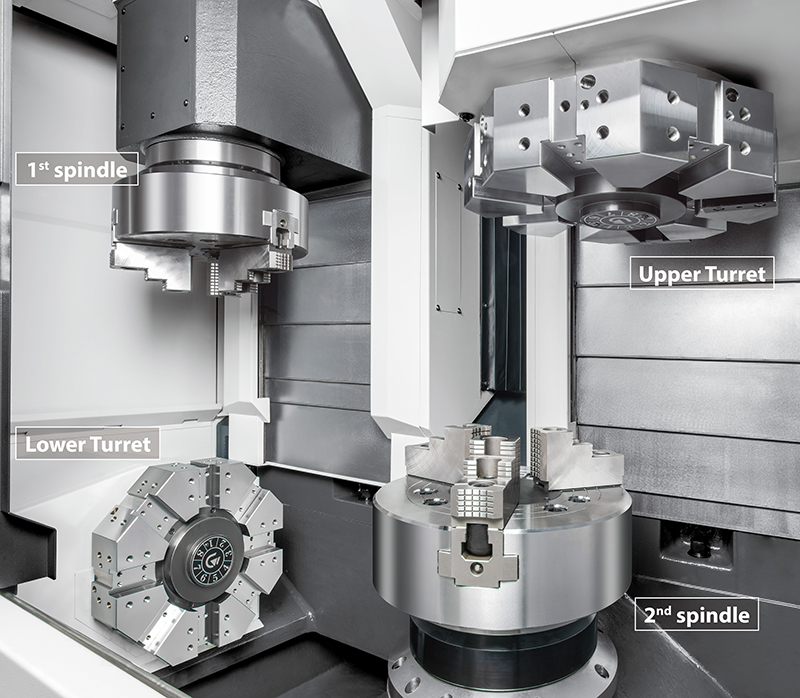

[:uk]GVI-主軸刀塔[:]

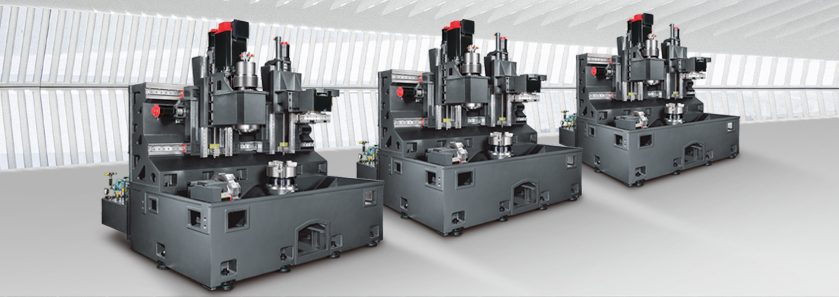

[:uk]Goodway GVI (2)[:]

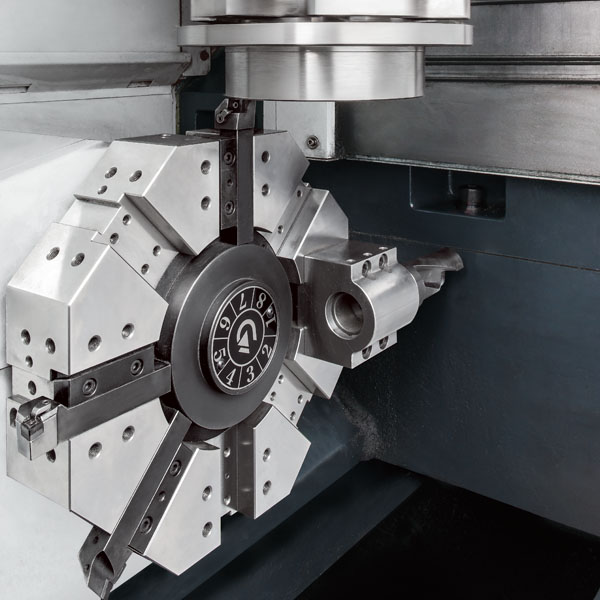

[:uk]Goodway GVI (3)[:]

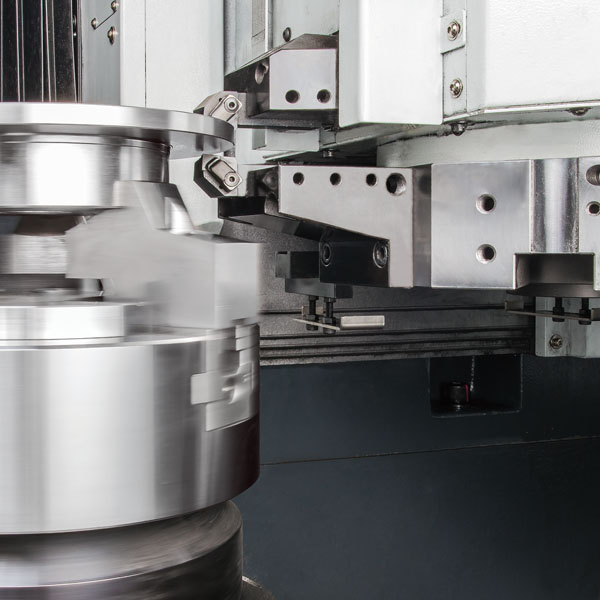

[:uk]Goodway GVI (4)[:]

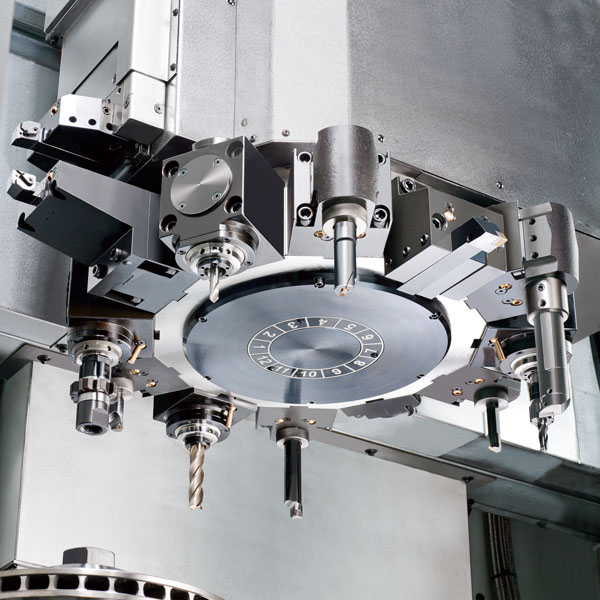

[:uk]Goodway GVI (5)[:]

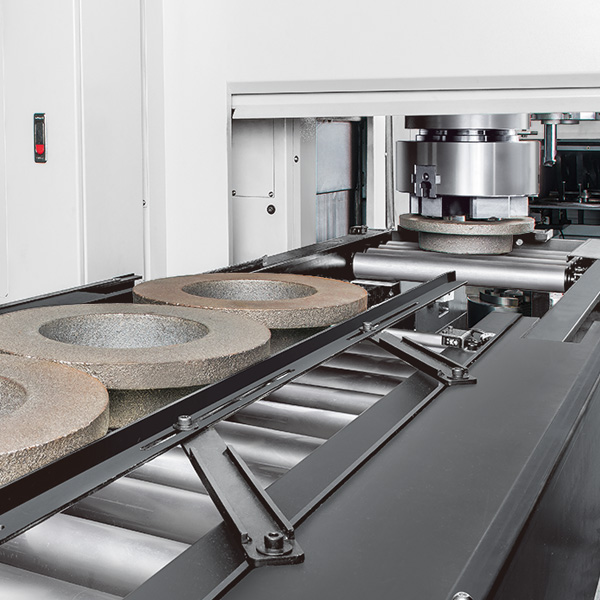

[:uk]Goodway GVI (6)[:]

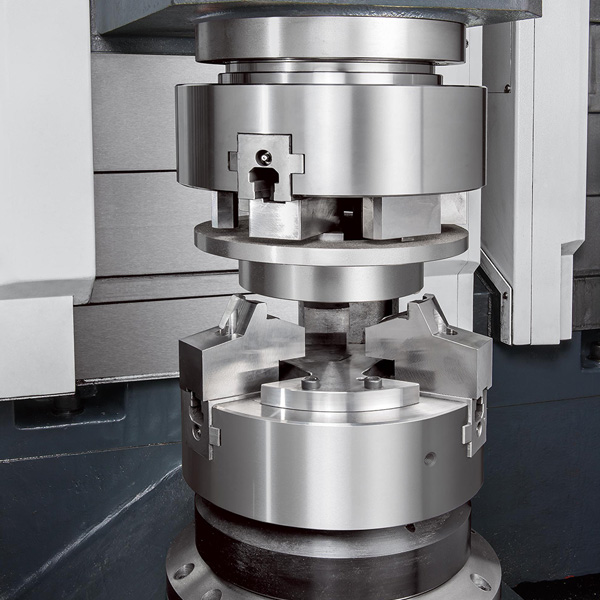

[:uk]Goodway GVI (7)[:]

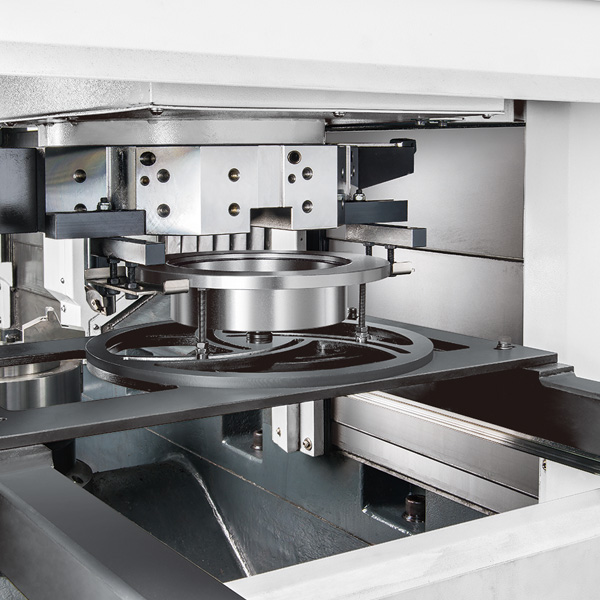

[:uk]Goodway GVI (8)[:]

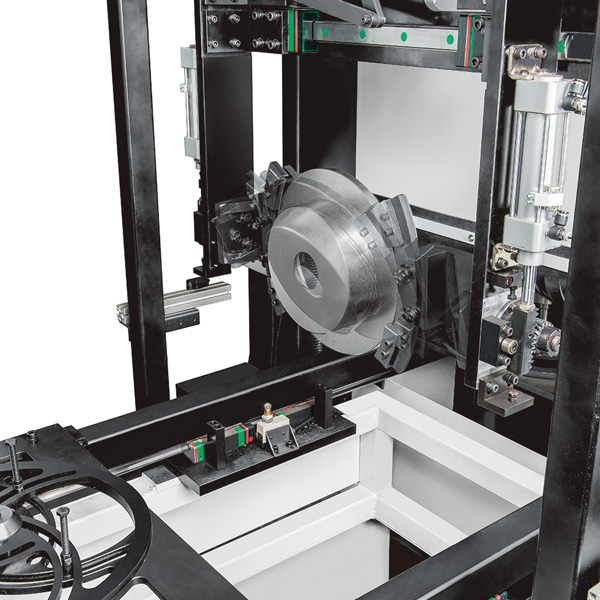

[:uk]Goodway GVI (9)[:]

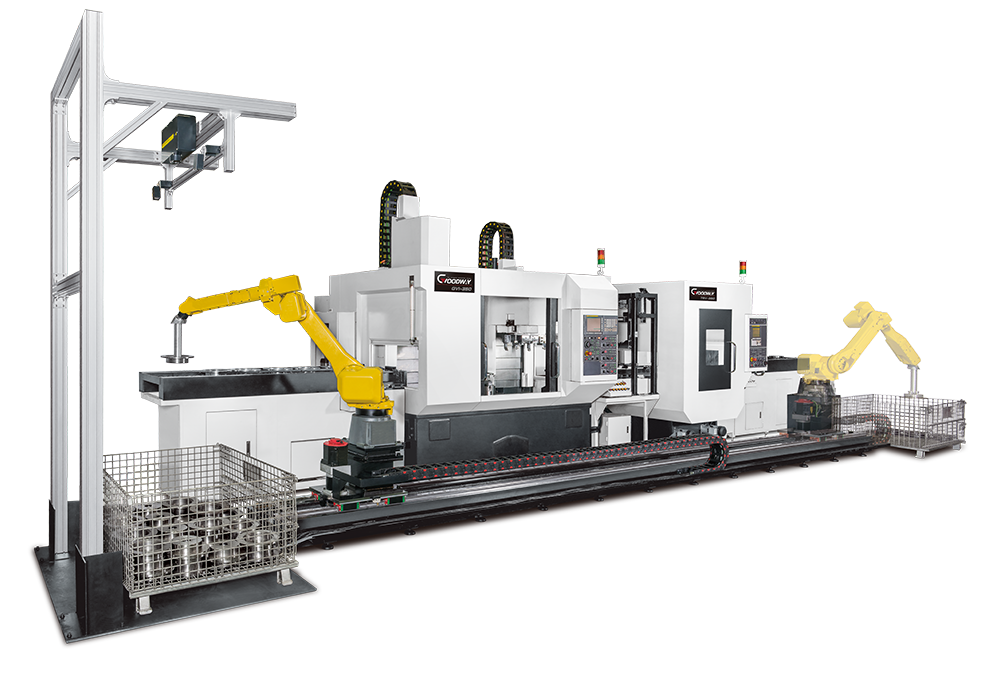

[:uk]Goodway GVI (10)[:]
