Внутрішньошліфувальні верстати PALMARY OIG-200 / OIG-200L35 / OIG-200L50
| Виробничі можливості | OIG-200 | OIG-200L35 | OIG-200L50 |
| Макс. діаметр, що затискається | ∅200 мм | ||
| Макс. діаметр внутрішнього шліфування | ∅150 мм | ||
| Макс. довжина заготовки | 200 мм | 350 мм | 500 мм |
| Шліфувальна бабка | OIG-200 | OIG-200L35 | OIG-200L50 |
| Зовнішній діаметр шпинделя | ∅90 мм | ||
| Швидкість обертання шпинделя | 10000 ~ 50000 об/хв | ||
| Вісь X | OIG-200 | OIG-200L35 | OIG-200L50 |
| Прискорена подача | 10 м/хв | ||
| Макс. переміщення | 480 мм | ||
| Мінімальна одиниця налаштування | 0,001 мм | ||
| Вісь | OIG-200 | OIG-200L35 | OIG-200L50 |
| Прискорена подача | 10 м/хв | ||
| Макс. переміщення | 480 мм | 450 мм | 710 мм |
| Мінімальна одиниця налаштування | 0,001 мм | ||
| Шпиндельна бабка | OIG-200 | OIG-200L35 | OIG-200L50 |
| Кут повороту | +7° ~ -8° | +1° ~ -1° | |
| Конус центра | КМ 6 | ||
| Швидкість обертання шпинделя | 0 ~ 500 / 0 ~ 800 об/хв | ||
| Макс. навантаження на шпиндель | 50 кг | ||
| Двигуни | OIG-200 | OIG-200L35 | OIG-200L50 |
| Шліфувальна бабка | 1,5 кВт | 1,5 кВт (опція 2,25 кВт) | |
| Шпиндельна бабка | 0,75 кВт | 2,25 кВт | |
| Вісь X | 1,8 кВт | ||
| Вісь Z | 1,8 кВт | 4,4 кВт | |
| Гідравлічний насос | 0,75 кВт | ||
| Насос МОР | 0,09 кВт | ||
| Загальні характеристики | OIG-200 | OIG-200L35 | OIG-200L50 |
| Об’єм гідравлічного баку | 29 л | ||
| Об’єм баку МОР | 70 л | ||
| Вага нетто | 4700 кг | 5000 кг | 5700 кг |

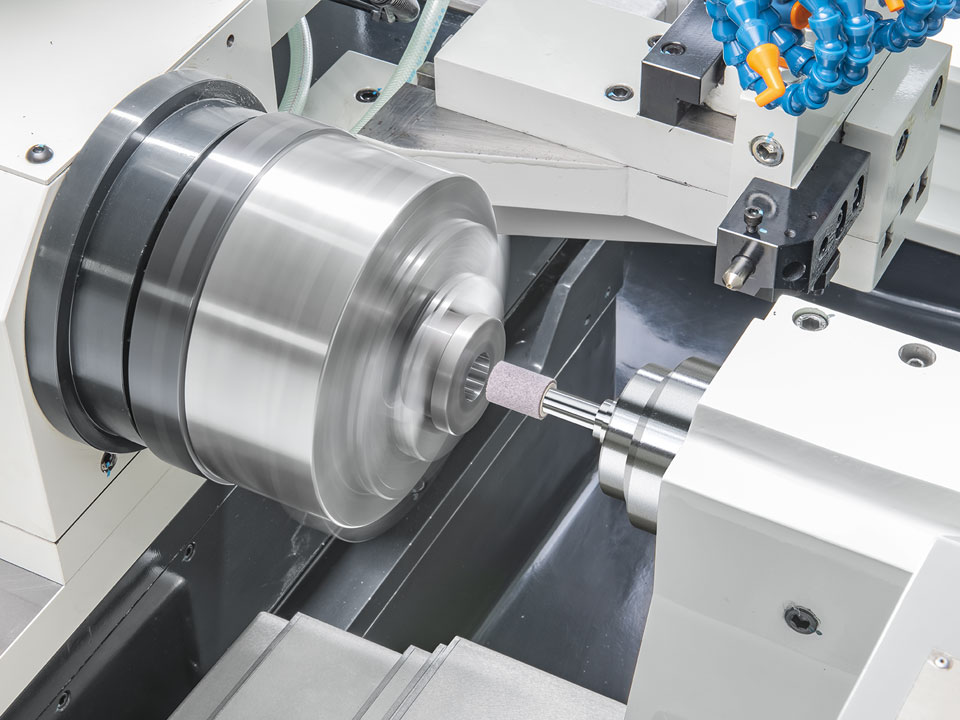

Фотогалерея
