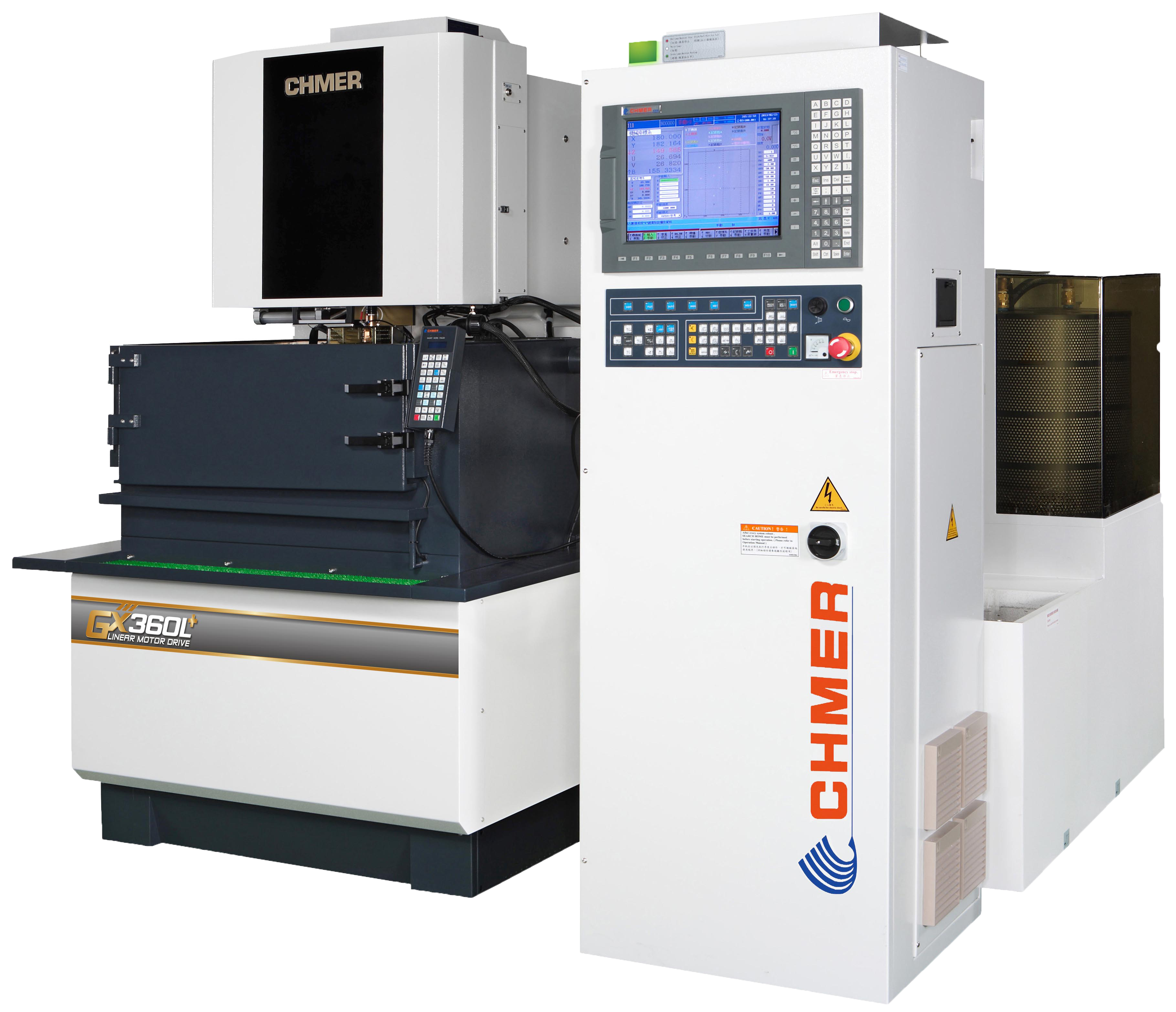

Високопрецизійні дротово-вирізні електроерозійні верстати з лінійними приводами серії GX+ (CHMER)
| Технічні характеристики | GX360L+ | GX430L+ | GX530L+ | GX640L+ |
| Переміщення по осям X / Y / Z | 360 / 250 / 220 мм | 400 / 300 / 220 мм | 500 / 300 / 220 мм | 600 / 400 / 300 мм |
| Переміщення по осям U / V | 60 / 60 мм | 100 / 100 мм | ||
| Макс. розміри заготовки | 725 x 560 x 215 мм | 725 x 600 x 215 мм | 825 x 600 x 215 мм | 910 x 700 x 295 мм |
| Макс. маса заготовки | 300 кг | 350 кг | 500 кг | 600 кг |
| Макс. подача по осям X / Y | 1800 мм/хв | |||
| Приводи осей | X / Y – лінійний двигун, U / V / Z – серводвигун | |||
| Діапазон діаметру дроту (стандарт) | ∅0,15-0,3 (∅0,25) мм | |||
| Макс. подача дроту | 300 мм/с | |||
| Натяг дроту | 300-2500 гс | |||
| Кут конусу | ±14,5°/80 (ширококутне сопло, DA+DB=15 мм) |
±21°/100 (ширококутне сопло, DA+DB=15 мм) |
||
| Макс. споживання енергії | – | 3 фази, 220 ± 10% В, 11кВА | – | 3 фази, 220 ± 10% В, 11кВА |
| Зовнішні розміри верстата (ШхГхВ) | 2250 x 2300 x 2050 мм | 2450 x 2350 x 2100 мм | 2720 x 2350 x 2100 мм | 2800 x 2450 x 2250 мм |
| Маса верстату | 2500 кг | 2600 кг | 3195 кг | 3800 кг |
