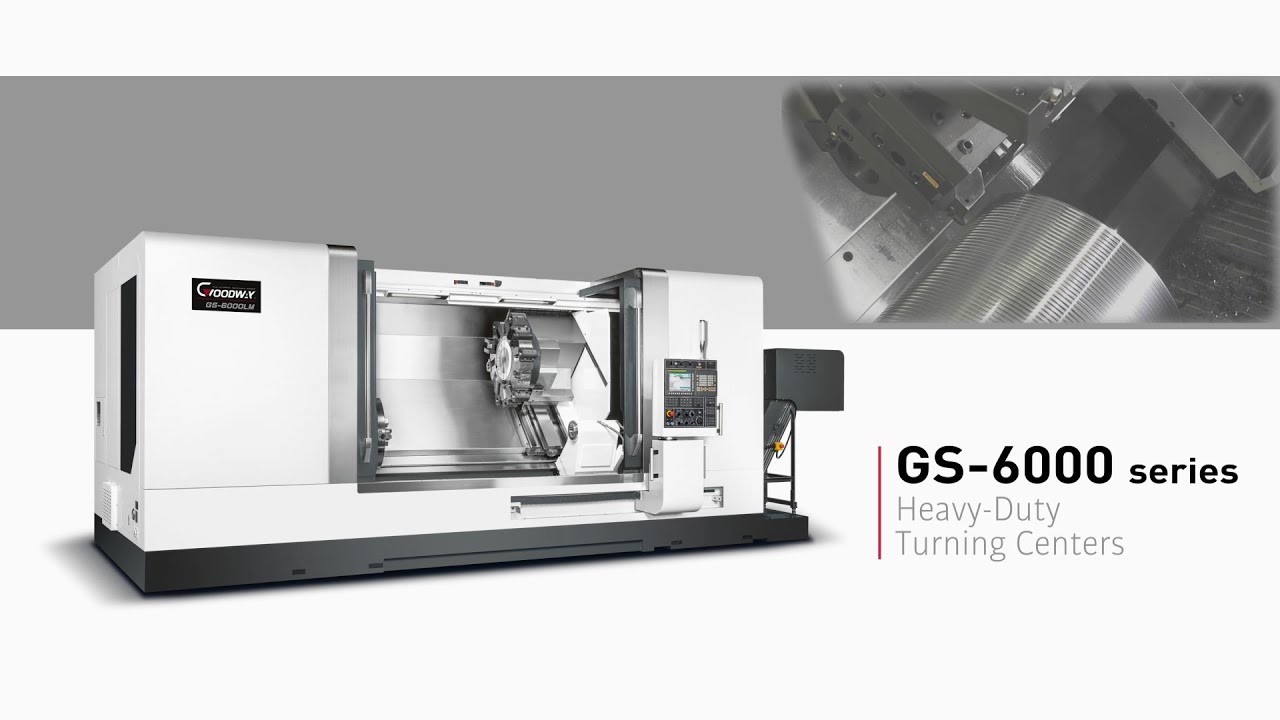

Високопродуктивні токарні обробні центри GOODWAY серії GS-6000
| Виробничі можливості | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 | |
| Найбільший діаметр встановлюваного виробу | Ø 980 мм | |||
| Найбільший діаметр (встановлюваного виробу) над салазками | Ø 710 мм | |||
| Найбільший діаметр обточування | Ø 880 мм | |||
| Максимальна довжина обточування | 1020 / 2000 / 3300 мм | |||
| Розмір патрона | 15″ (18″ опція) | 20″ (опція: гідравлічний патрон) | 22″ (опція: пневматичний патрон) | 24″ (опція: пневматичний патрон) |
| Найбільший діаметр прутка, що обробляється | Ø 115 мм | Ø 180 мм | Ø 205 мм | Ø 260 мм |
| Шпиндель | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 | ||
| Діаметр отвору шпинделя | Ø 118 мм | Ø 181 мм | – | – | |
| Діаметр підшипнику шпинделя | Ø 131 мм | Ø 205 мм | Ø 260 мм | ||
| Гідравлічний циліндр | 15″ | 20″ | – | – | |
| Передній кінець шпинделя | A2-11 | A2-15 | A2-15 | ||
| Вихідна потужність двигуна (пост. / 30 хв) | 30 / 37 кВт | ||||
| Максимальна швидкість обертання шпинделя | Н | 550 об/хв | 550 об/хв | 400 об/хв | |
| В | 2000 об/хв | 1100 об/хв | 800 об/хв | ||
| Крутний момент (пост. / 30 хв) | Н | 2048 Нм | 2048 Нм | 4533 Нм | |
| В | 567 Нм | 567 Нм | 1133 Нм | ||
| Осі X та Z | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 |
| Максимальне переміщення по осі X | 500 мм | ||
| Максимальне переміщення по осі Z | 1050 / 2020 / 3300 мм | ||
| Швидкість підводу по осі X | 20 м/хв | ||
| Швидкість підводу по осі Z | 24 / 24 / 12 м/хв | ||
| Тип направляючих | Направляючі ковзання | ||
| Швидкість подачі | 1 ~ 4800 мм/хв | ||
| Серводвигун осі Х | 6 кВт | ||
| Серводвигун осі Z | 7 кВт | ||
| Осьове зусилля по осі X та по осі Z (пост.) | 3046 / 2404 кгс | ||
| Револьверна голівка (стандарт) | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 |
| Кількість станцій | 12 | ||
| Привід індексації | серводвигун FANUC | ||
| Час індексації | 1 с однокрокове / 2 с повний оберт на 180° | ||
| Точність | позиціювання: ±0,00069°, повторюваність ±0,00027° | ||
| Квадрат інструменту | 32 мм | ||
| Діаметр інструменту | Ø 60 мм | ||

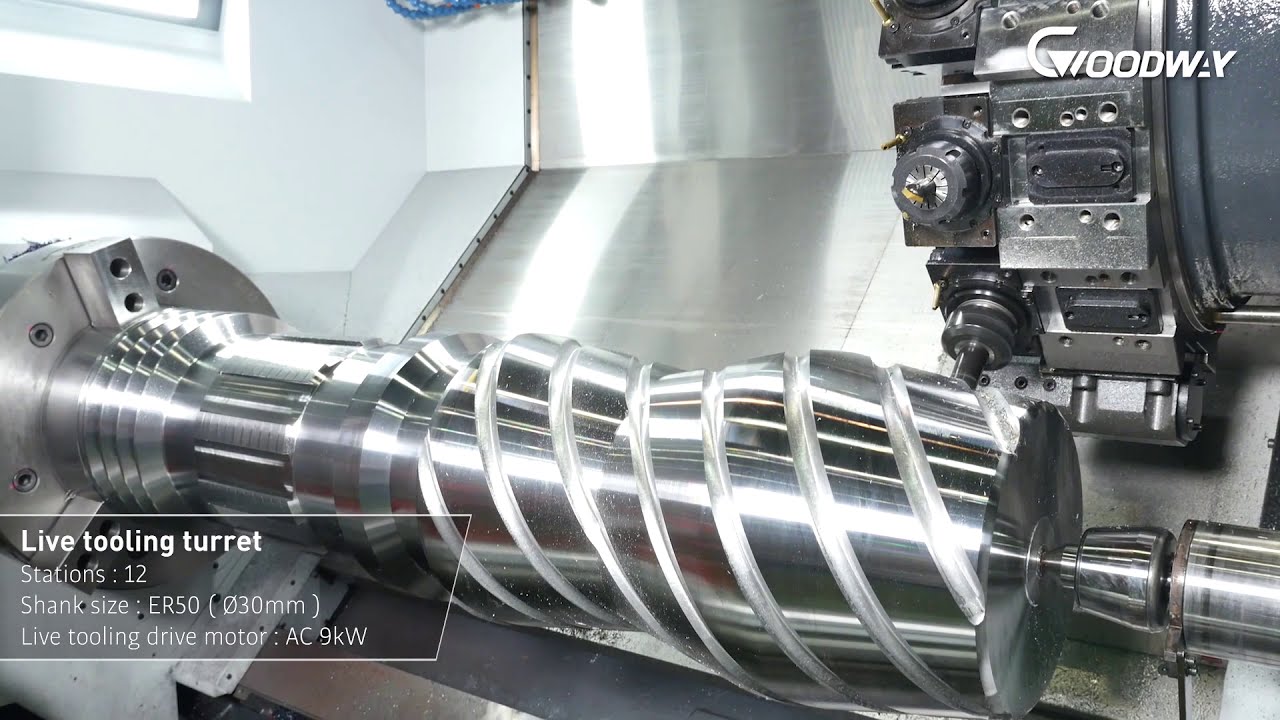

| Револьверна голівка с привідним інструментом (опція) | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 |
| Найбільший діаметр обточування | Ø 880 мм | ||
| Максимальна довжина обточування | 900 / 1900 / 3200 мм | ||
| Кількість станцій | 12 | ||
| Кількість привідних станцій | 12 (привідні інструменти обертаються тільки в робочому положенні) | ||
| Потужність привідної станції (пост. / 30 хв) | 7,5 / 9 кВт | ||
| Крутний момент привідної станції | 120 Нм при 750 об/хв (30 хв) | ||
| Тип приводу індексації | двигун шпинделя FANUC | ||
| Час індексації | 1 с однокрокове / 2 с повний оберт на 180° | ||
| Квадрат інструменту | 32 мм | ||
| Діаметр інструменту | Ø 60 мм | ||
| Цанга для привідного інструменту | ER50 (Ø 30 мм) | ||
| Частота обертання привідного інструменту | 10 ~ 3000 об/хв | ||
| Вісь Cf (опція) | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 |
| Швидкість підводу | 20 об/хв | ||
| Крутний момент (пост.) | 1800 Нм | ||
| Мінімальний кут індексації | 0,001° | ||
| Динамічна точність | ± 0,02° | ||
| Задня бабка | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 |
| Конус пінолі | MT#4 (нерухомий центр) (MT#5 (обертовий центр), MT#5 (нерухомий центр), MT#6 (обертовий центр) опція) |
||
| Діаметр пінолі / переміщення пінолі | ∅ 110 мм / 150 мм (∅ 160 мм / 150 мм або ∅ 120 мм / 150 мм опція) |
||
| Переміщення корпусу бабки | 790 / 1790 / 3200 мм | ||
| Програмована піноль / основа | Так / Так | ||
| Тип програмування основи | Позиціювання по вісі Z | ||
| Загальні характеристики | GS-6000L / L2 / L3 | GS-6600L / L2 / L3 | GS-6800L / L2 / L3 |
| Точність позиціювання (X / Z) | 0,015 мм | ||
| Повторюваність (X / Z) | ± 0,003 мм | ||
| ЧПК | FANUC Oi -TF Plus (31i опція) | ||
| Напруга / Потужність | змінний струм 200/220 (від +10% до -15%), 3 фази / 55 кВА | ||
| Тиск повітря | 6 кгс/см2 | ||
| Бак гідравліки | 15 л | ||
| Бак МОР | 240 / 320 / 680 л | ||
| Насос МОР | 1 кВт (60 Гц), 5 бар | ||
| Маса верстата | 12000 / 16000 / 18000 кг | ||
| Габаритні розміри (Д х Ш х В) | 3696 х 2422 х 2570 / 5060 х 2422 х 2570 / 6764 х 2910 х 2510 мм | ||
Фотогалерея

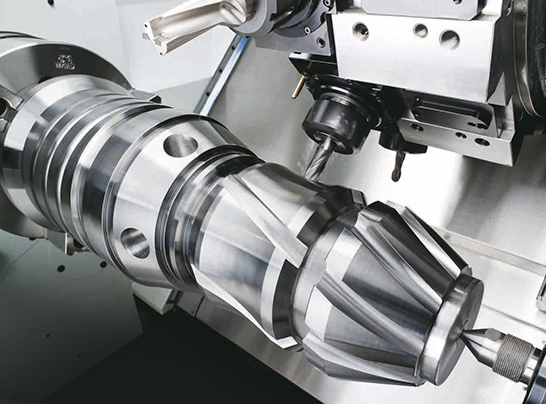

![[:uk]токарні обробні центри з чпк_gs-6000[:]](https://batex.ua/wp-content/uploads/tokarni-obrobni-tsentry-z-chpk_gs-6000.jpg)

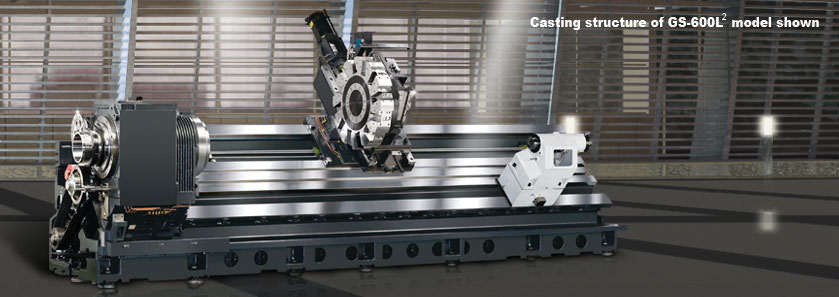

![[:uk]GS-6000 (1)[:]](https://batex.ua/wp-content/uploads/GS-6000-1.jpg)

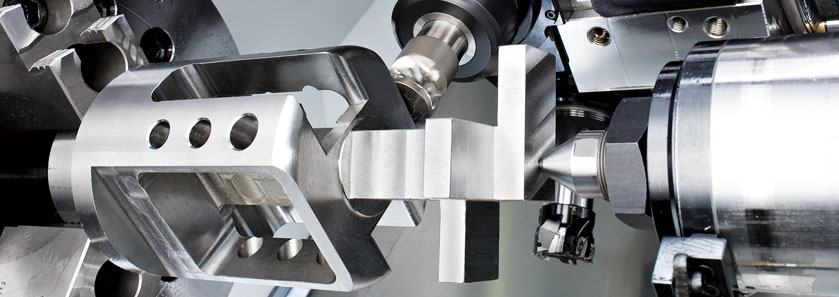

![[:uk]GS-6000 (2)[:]](https://batex.ua/wp-content/uploads/GS-6000-2.jpg)
