Високошвидкісні фрезерні обробні центри AKIRA-SEIKI з ЧПУ серія V

Конструкція фрезерного верстата забезпечує гасіння вібрацій навіть при високошвидкісній обробці протягом тривалого терміну експлуатації

Високоточні лінійні напрямні кочення THK NR (Японія) витримують підвищені навантаження (до 200% навантаження порівняно зі звичайними лінійними напрямними) швидкість прискореної подачі до 44 м/хв (робоча подача до 24 м/хв)

Компанія Akira-Seiki з 1985 року випускає та безперервно вдосконалює шпинделі для обробних центрів. Шпинделі Akira-Seiki – високоякісно збалансовані, безшумні, надійні та довговічні.

Переміщення	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
Переміщення по осі X, мм	550	760	815	1050	1300	1150	1350	1630	2060	2600
Переміщення по осі Y, мм	445		540			640		850		1030
Переміщення по осі Z, мм	520		560			660		815
Відстань від кінця шпинделя до поверхні столу, мм	75 ~ 595		75 ~ 635		75 ~ 595	100 ~ 760		100 ~ 915
Відстань від центру шпинделя до щита колони, мм	460		550			640		865		1050

Стіл	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
Розміри стола (Д х Ш), мм	700 х 400	910 х 400	950 х 480	1200 х 480	1450 х 480	1300 х 600	1500 х 600	1750 х 800	2150 х 800	2750 х 950
T-образний паз, мм	18 х 80 х 4 пази		18 х 80 х 5 пазів			18 х 100 х 5 пазів		18 х 125 х 6 пазів		18 х 125 х 7 пазів
Максимальне навантаження, кг	720	960	1080	1176	1296	1560	1800	2760	3240	4320
Стандартне навантаження, кг	600	800	900	980	1080	1300	1500	2300	2700	3600

Шпиндель	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
Максимальна потужність, к. с.	20 / 22		30 / 35
Максимальна швидкість обертання, об/хв	10000 / 12000		10000 / 12000 (8000 опція)
Конус шпинделя	BT40

Подачі	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
Пришвидшена подача по осям X / Y / Z, м/хв	40 / 40 / 30 44 / 44 / 36		40 / 40 / 25 44 / 44 / 25			30 / 30 / 25 33 / 33 / 25
Робоча подача по осям X / Y / Z, м/хв	18 / 18 / 18 24 / 24 / 24		10 / 10 / 10 12 / 12 / 10			10 / 10 / 10 12 / 12 / 12

Точність	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
Позиціювання, мм	0,01							0,015
Повторюваність, мм	± 0,003							± 0,005

Пристрій автоматичної зміни інструменту	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
Максимальна кількість інструменту	28
Максимальний діаметр інструменту, мм	65
Максимальний діаметр інструменту (без сусідніх інструментів), мм	130
Максимальна довжина інструменту, мм	250
Максимальна маса інструменту, кг	7
Швидкість заміни інструменту, с	2,2

Загальні характеристики	V2/V2 XP	V2.5/V2.5 XP	V3/V3 XP	V4/V4 XP	V5/V5 XP	V4.5/V4.5 XP	V5.5/V5.5 XP	V6/V6 XP	V8/V8 XP	V10/V10 XP
ЧПК	AKIRA Mi:845 (сумісна с G-кодом FANUC)
Бак МОР, л	250		350		400	350	400	640	700	900
Видалення стружки	/
Вимога до тиску повітря, МПа	0,5
Вимога до потужності, кВА	20		30
Розміри (Ш х Г), мм	1900 х 2200 2400 х 2200	2200 х 2200 2700 х 2200	2900 х 2240 3020 х 2240	3300 х 2240 3370 х 2240	3800 х 2240 3870 х 224	3400 х 2495 3450 х 2495	3800 х 2495 3870 х 2495	4300 х 3525 4730 х 3540	4950 х 3525 5450 х 3540	6400 х 3950 6400 х 3950
Маса, кг	3925 3975	4123 4173	5850 5900	6472 6522	7008 7058	7805 7855	8390 8440	12415 12465	13765 13815	18450 18500

Фотогалерея

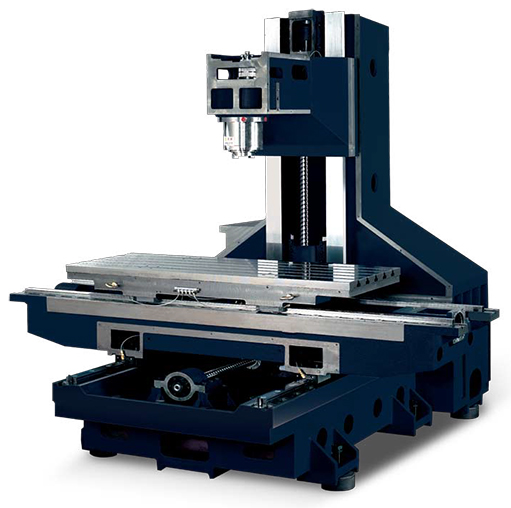

[:uk]фрезерний верстат з ЧПК_akira-seiki[:]
