Токарні верстати з ЧПК GOODWAY серії GA-2000/GA-2800/GA-3300/GA-3600

Токарні верстати з ЧПК серії GA розроблялися за японськими стандартами з використанням передових технологій та високоякісних комплектуючих для виконання різноманітних сучасних завдань, поєднуючи в собі високу потужність обробки, жорсткість конструкції, високу точність обробки. Крім того, установка револьверної головки з приводним інструментом дозволяє перетворити верстат на багатоцільовий обробний центр з можливістю виконання токарних, фрезерних та свердлильних операцій.

Відмінності токарних верстатів серії GA:

високопродуктивна обробка
потужний 2-х швидкісний двигун приводу шпинделя
жорсткі напрямні ковзання
можливість встановлення приводного інструменту та осі С

Виробничі можливості	GA-2000 GA-2000/300 GA-2000L	GA-2800 GA-2800/300 GA-2800L	GA-3300 GA-3300/900 GA-3300L	GA-3600 GA-3600/900 GA-3600L
Найбільший діаметр встановлюваного виробу	Ø 580 мм		Ø 600 мм
Найбільший діаметр (встановлюваного виробу) над салазками	Ø 400 мм		Ø 500 мм
Найбільший діаметр обточування	Ø 350 мм		Ø 500 мм
Стандартний діаметр обточування	Ø 203 мм/ Ø254 мм		Ø 225 мм
Максимальна довжина обточування	310/ 625/ 1205 мм	260/ 575/ 1155 мм	625/ 925/ 1225 мм	595/ 895/ 1195 мм
Максимальна вага деталі	170 кг	250 кг	340 кг
Розмір гідравлічного патрона	8”	10”	12″ (15″)	15″
Найбільший діаметр прутка, що обробляється	Ø 51 мм	Ø 75 мм	Ø 90 мм	Ø 105 мм

Шпиндель	GA-2000	GA-2800	GA-3300	GA-3600
Діаметр отвору у трубі шпинделя	Ø 52 мм	Ø 76 мм	Ø 90.5 мм	Ø 105.5 мм
Передній кінець шпинделя	А2-6	А2-8	A2-8	A2-11
Привід шпинделя	Прямий ремінний привід		Прямий ремінний привід
Вихідна потужність двигуна (пост./30 хв)	11/15 кВт		18,5/22 кВт
Діапазон швидкостей обертання шпинделя	48 ~ 4800 об/хв	35 ~ 3500 об/хв	30 ~ 3000 об/хв	25 ~ 2500 об/хв

Осі Х та Z	GA-2000	GA-2800	GA-3300	GA-3600
Максимальне переміщення по осі X	205 мм		260 мм
Максимальне переміщення по осі Z	350 / 650 / 1230 мм		630 / 930 / 1230 мм
Швидкість підводу по осі X / Z	20 / 24 м/хв		20 / 24 м/хв
Тип направляючих	Загартовані та шліфовані направляючі ковзання		Загартовані та шліфовані направляючі ковзання
Швидкість подачі	1 ~ 4800 мм/хв		1 ~ 4800 мм/хв
Серводвигун осі Х	2,7 кВт		2,7 кВт
Серводвигун осі Z	2,7 кВт		4,5 кВт
Осьове зусилля по осі X та по осі Z (пост.)	962 кгс		962 / 1411 кгс

Револьверна голівка (стандарт)	GA-2000	GA-2800	GA-3300	GA-3600
Кількість станцій	12		12
Тип приводу індексації	Серводвиун Fanuc		Серводвиун Fanuc
Час індексації	0,2 с / однокрокове (0,5 сек повний оберт на 180°)		0,2 с / однокрокове (0,5 сек повний оберт на 180°)
Квадрат інструменту	25 мм		25 мм
Діаметр інструменту	Ø 40 мм		Ø 40 мм

Револьверна голівка с привідним інструментом (опція)	GA-2000	GA-2800	GA-3300	GA-3600
Кількість станцій / привідних станцій	12/12		12/12
Потужність привідної станції	4,5 кВт, 22 Н·м серводвигун Fanuc		4,5 кВт, 22 Н·м серводвигун Fanuc
Час індексації	0,2 с / однокрокове (0,5 сек повний оберт на 180°)		0,2 с / однокрокове (0,5 сек повний оберт на 180°)
Квадрат інструменту	25 мм		25 мм
Діаметр інструменту	Ø 40 мм		Ø 40 мм
Цанга для привідного інструменту	ER 32		ER 32
Частота обертання привідного інструменту	40 – 4000 об/хв		40 – 4000 об/хв

Задня бабка (опція)	GA-2000	GA-2800	GA-3300	GA-3600
Конус пінолі	MT4 (обертовий центр)		MT5 (обертовий центр)
Діаметр пінолі / Хід пінолі	70 мм / 150 мм		110 мм / 150 мм
Програмована піноль / основа	Так/Так		Так/Так

Загальні характеристики	GA-2000	GA-2800	GA-3300	GA-3600
Точність позиціонування	0.01 мм		0.01 мм
Повторюваність	±0,003 мм		±0,003 мм
Стандартне ЧПК	10,4” FANUC 0i-TF Plus		10,4” FANUC 0i-TF Plus
Бак гідравліки	30/40/40 л		40 л
Бак МОР	145л (100л для GA-2000/300)		145 л
Насос МОР	3 бар		3 бар
Вага верстата	3500 / 4000 / 4600 кг		5800 / 6500 / 7000 кг
Габаритні розміри	2014x1630x1725 / 2445x1630x1890 / 3345x1630x1845 мм		2845x1965x1910 / 3165x1980x1910 / 3642x1965x1910 мм

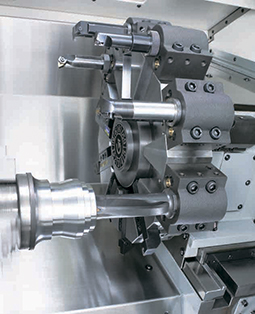

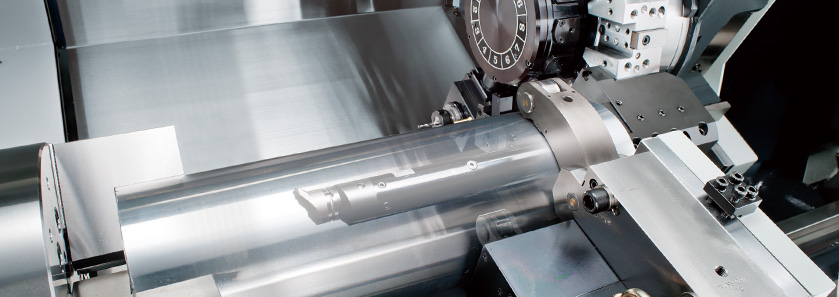

Фотогалерея

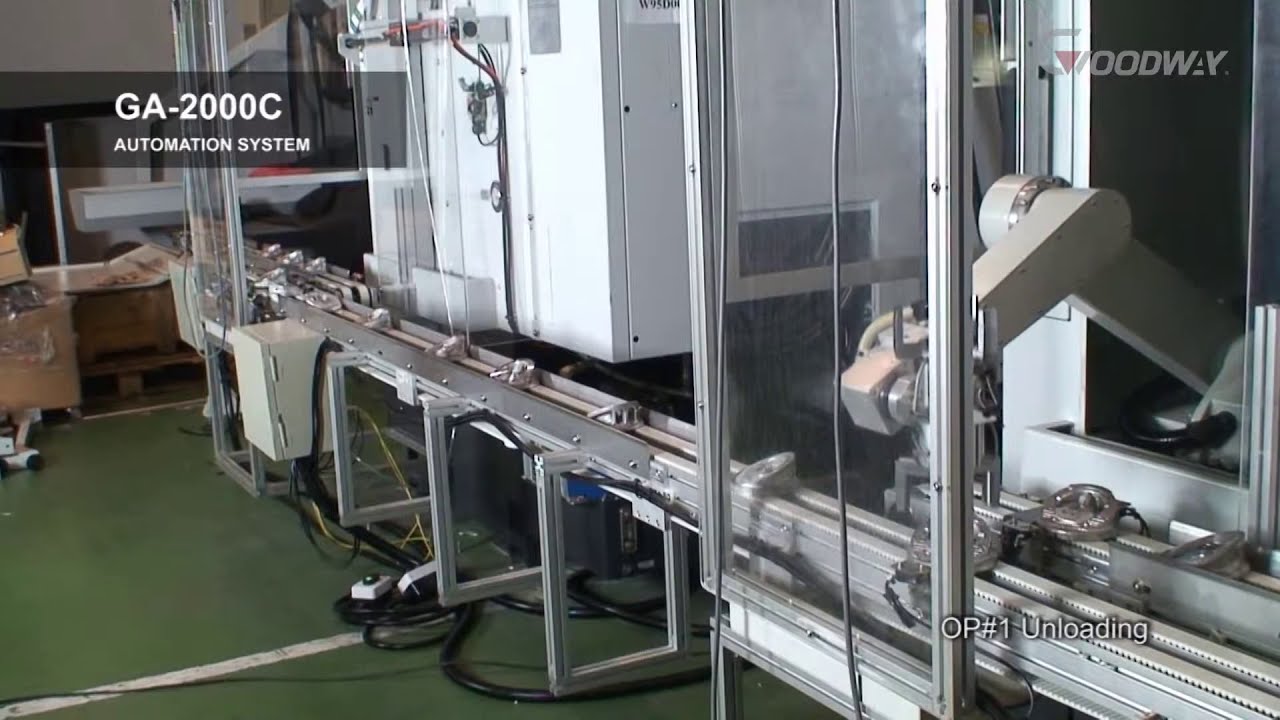

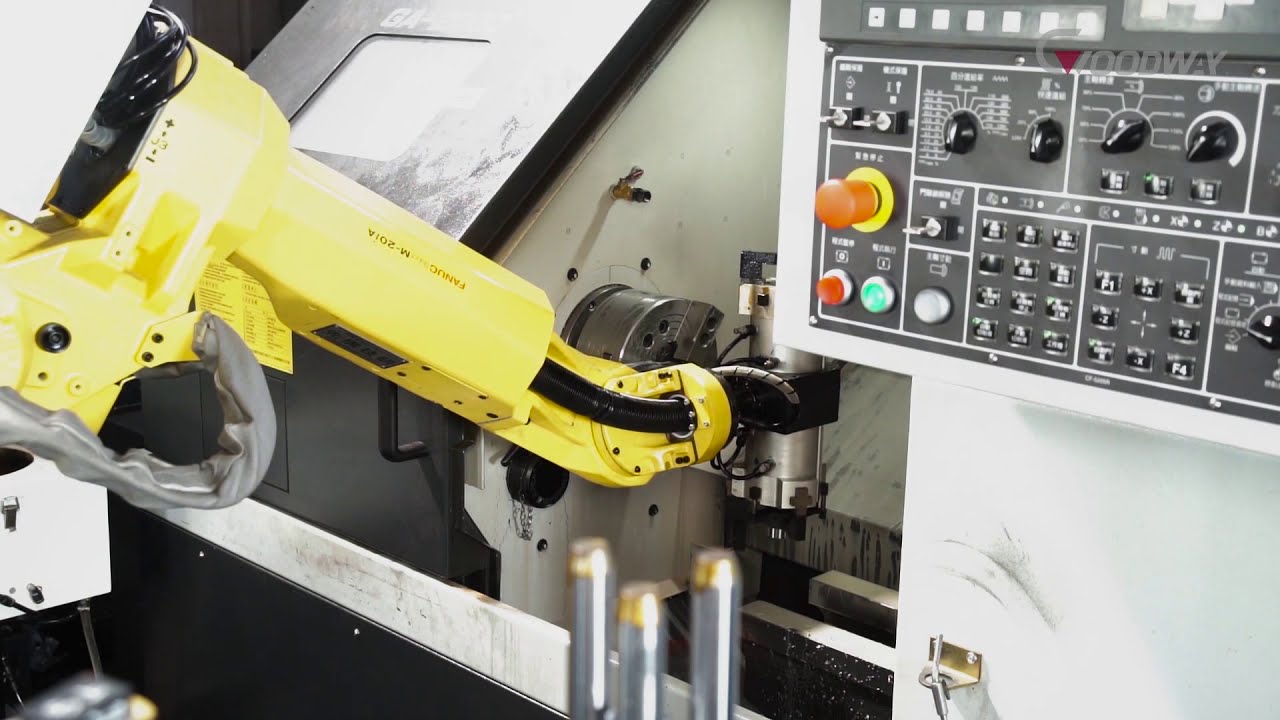

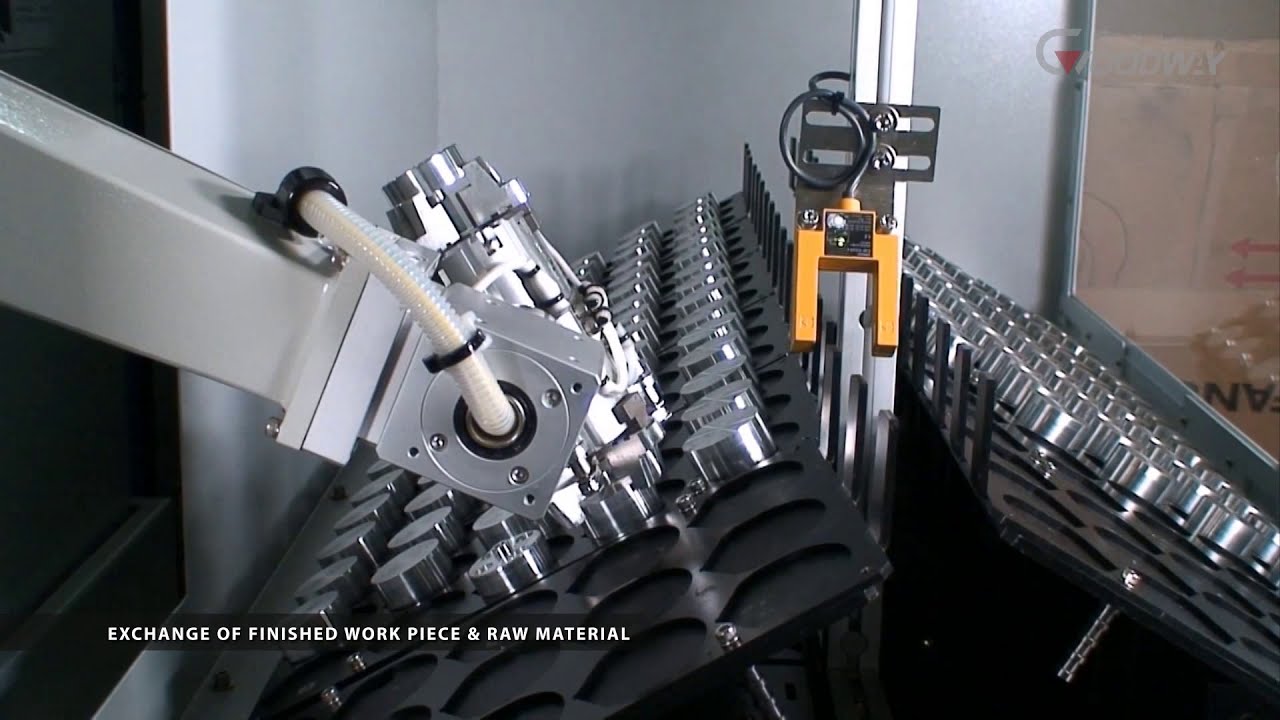

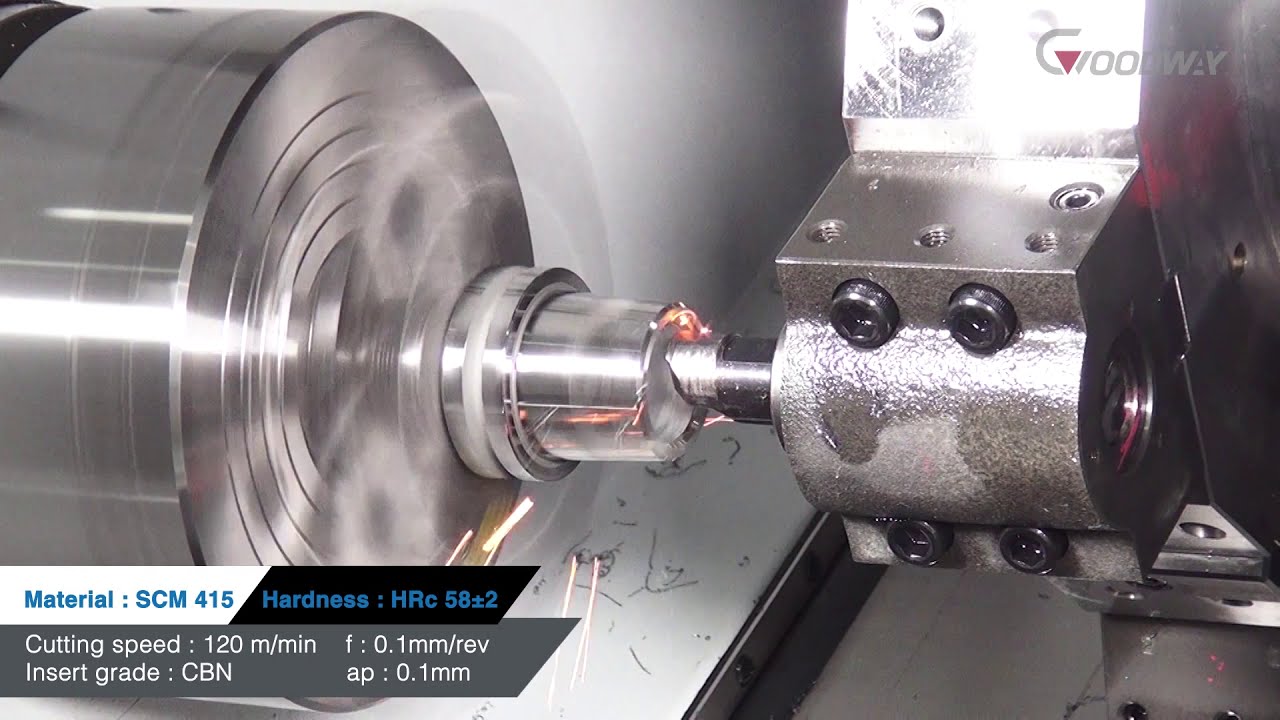

Відеогалерея
