Високошвидкісні токарні обробні центри GOODWAY серії GLS-1500 / GLS-2000 / GLS-2600

Відмінності токарних верстатів серії GLS-1500/2000/2600:

висока швидкість обробки
лінійні напрямні NSK
орієнтування шпинделя – Cs вісь
Y вісь

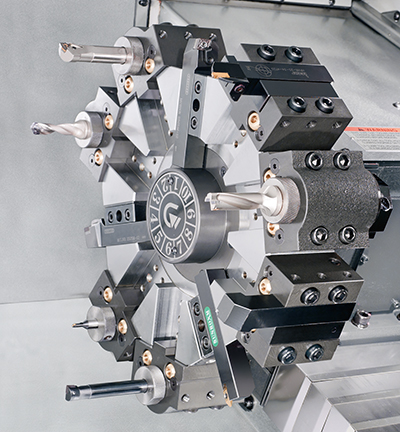

револьверна головка на 10/12 станцій

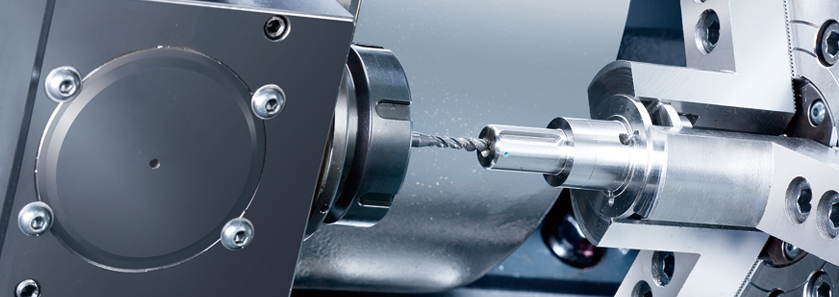

можливість встановлення приводного інструменту

Нова серія токарних обробних центрів GLS-1500/2000/2600 є результатом глибокої модернізації успішної серії GLS-150. Багатоцільові токарні верстати Goodway серії GS-1500/2000/2600 поєднують останні досягнення в галузі техніки та високоякісні компоненти. Маючи відмінні робочі характеристики, ці верстати з легкістю впораються з найскладнішими завданнями механічної обробки сьогоднішнього і навіть завтрашнього дня.

Виробничі можливості	GLS-1500/L	GLS-2000/L	GLS-2600/L
Найбільший діаметр (встановлюваного виробу) над санчатами	560 м
Найбільший діаметр обточування	230 мм
Максимальна довжина обточування	330 / 630 мм
Розмір патрона	6″	8″	10″
Найбільший діаметр оброблюваного прутка	45 мм	51 мм	65 мм
Точність позиціонування	± 5 мкм
Повторюваність	± 3 мкм

Шпиндель
Передній кінець шпинделя	А2-5	А2-6	А2-8
Вихідна потужність двигуна (пост./30 хв)	11 / 15 кВт
Діапазон швидкостей обертання шпинделя	6000 об/хв	4200 об/хв	4000 об/хв

Осі Х і Z
Швидкість швидкого підведення по осях X/Z	30 м/хв
Переміщення по осі X	230 мм
Переміщення по осі Z	330 / 630 мм

Револьверна головка (стандарт)
Кількість станцій	12 (10)
Тип приводу індексації індексації револьверної головки	Серводвигун змінного струму Fanuc
Квадрат інструменту	25 мм
Діаметр інструменту	32 мм (40 мм)

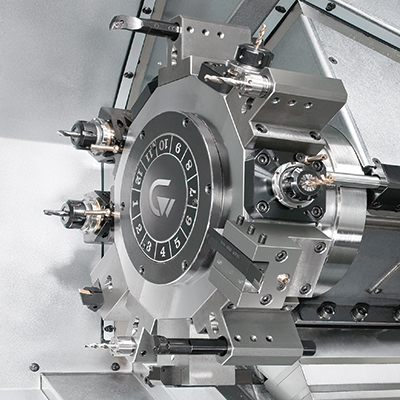

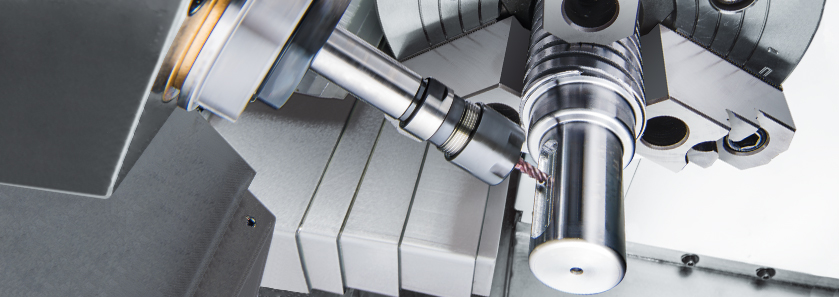

Револьверна головка з привідним інструментом (опція)
Максимальна довжина обточування	240 / 540 мм
Число станцій	12
Квадрат інструменту	20 мм
Діаметр інструменту	25 мм
Діаметр обертового інструменту	ø16 мм цанговий патрон ER25
Швидкість обертання приводного інструмента	4000 об/хв
Потужність приводу	2,7 кВт

Задня бабка (опція)
Конус у центрі пінолі	MT#4 центр обертання
Діаметр пінолі	70 мм
Переміщення пінолі	70 мм
Переміщення корпусу бабки	300 / 500 мм

Загальні характеристики
Стандартне ЧПУ	FANUC 0i-TD
Напруга	380 В змінного струму, від +10% до -15%, 3 фази
Об’єм бака МОР	100 / 160 л
Маса верстата	3000 / 3400 кг

Фотогалерея

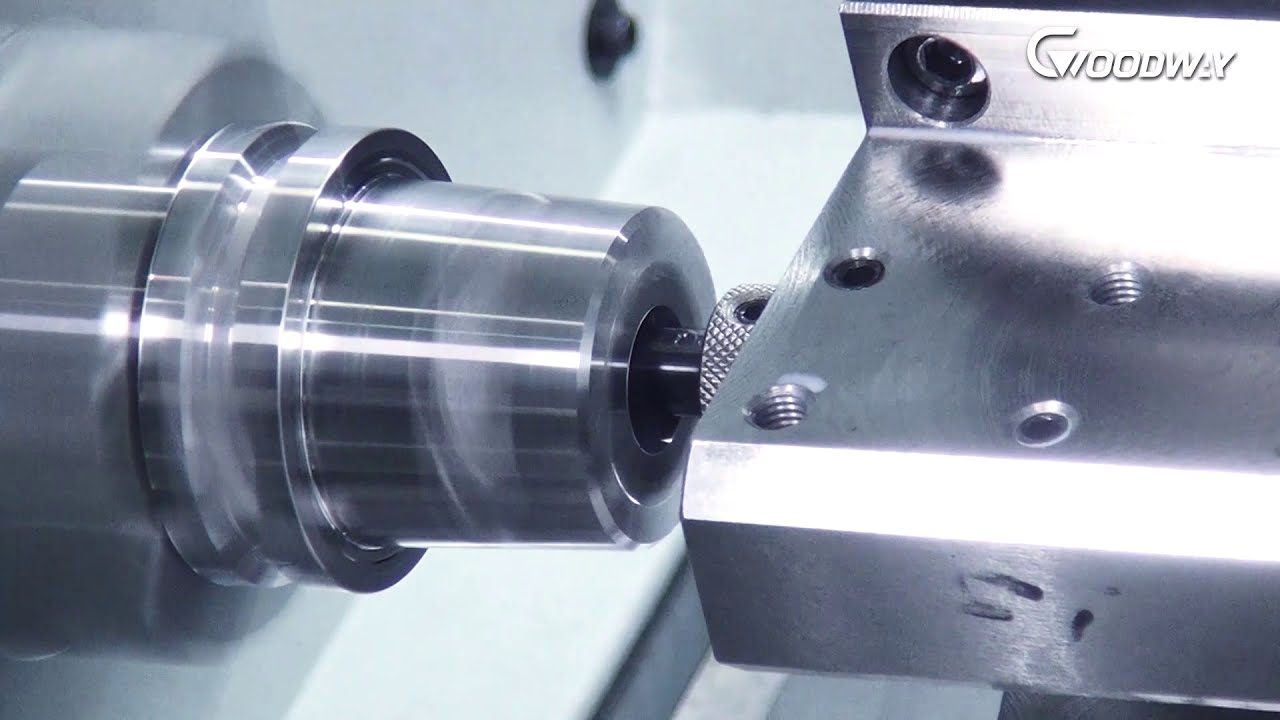

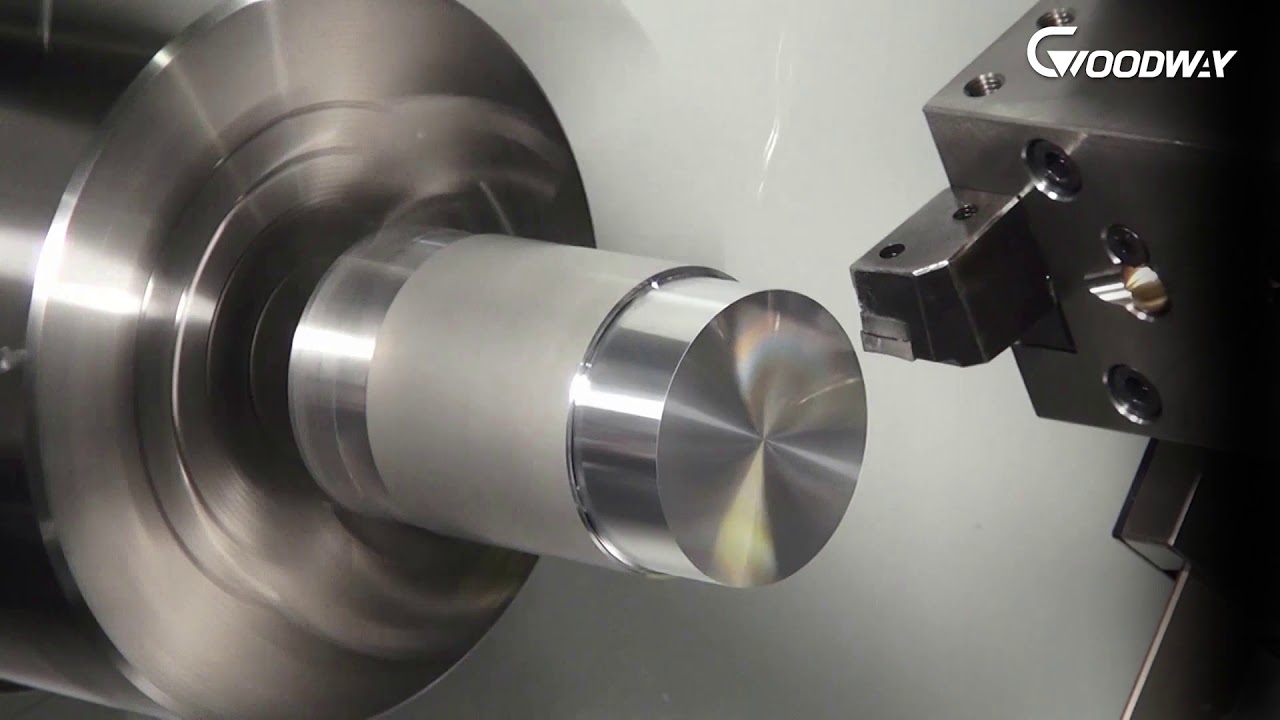

Відеогалерея
