Верстати для виготовлення мітчиків ANCA TapX Linear/TapXcell/TapXmicro

Компанія ANCA є першим виробником інструментальних верстатів, що поставила на ринок верстати, якиі здатні виготовляти мітчики за одну установку.

Технічні характеристики	TapX Linear	TapXcell	TapXmicro
Переміщення по осі X	586 мм		540 мм
Переміщення по осі Y	408 мм		510 мм
Переміщення по осі Z	242 мм		215 мм
Переміщення по осі C	264°
Переміщення по осі A	360°
Переміщення по осі Q	–		360°
Роздільна здатність зворотнього зв’язку осей X / Y / Z	0,0001 мм		–
Роздільна здатність зворотнього зв’язку осей C / A	0,0001°		–
Роздільна здатність програмування осей X / Y / Z	0,001 мм		–
Роздільна здатність програмування осей C / A	0,001°		–

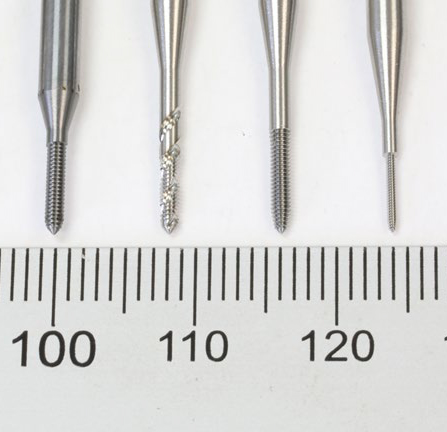

Діапазон діаметрів мітчиків	М3 ~ М50		М0,8 ~ М6
Максимальна довжина мітчика	230 мм		–
Потужність шліфувального шпинделя при S1	15 кВт		4,2 кВт
Пікова потужність шліфувального шпинделя	37 кВт		9,5 кВт
Швидкість обертання шліфувального шпинделя	8000 об/хв (10000 / 15000 об/хв – опція)		–
Конус шліфувального шпинделя	BigPlus BT40		–
Пакет шліфувальних кругів (один вміщує до 4 штук)	2 х ∅203 мм макс.	2 палети: 9 х ∅305 мм макс. (14 – опція) 4 палети: 9 х ∅305 мм макс. (14 / 19 / 24 – опція)	2 х ∅203 мм макс. 6 х ∅152 мм макс. (опція)
Посадочні діаметри шліфувальних кругів	∅20 / 31,75 / 32 / 50,4 / 76,2 мм		–
Конструкція верстата	бі-сіметрична портальна
Станина верстата	ANCAcrete (полімерний бетон)
Сенсорний екран	19″
ЧПК	ANCA AMC5
Операційне програмне забезбечення	Windows 8
Споживана потужність	25 кВА	верстат: 25 кВА cell: 3 кВА	25 кВА
Колір верстата	RAL 7035 / RAL 5008
Габаритні розміри верстата (Ш х Г х В)	2561 х 1500 х 2272 мм 2561 х 2260 х 2272 мм (з RoboMate)	2 палети: 2561 х 3070 х 2260 мм 4 палети: 2561 х 3486 х 2260 мм + окремий контролер робота 750 х 550 х 1100 мм	2246 х 1856 х 2116 мм 2245 х 2279 х 2116 мм (з RoboMate)
Маса верстата	8500 кг	верстат: 8500 кг cell: 2500 кг макс.	5500 кг

Автоматичне завантажування	TapX Linear		TapXcell		TapXmicro
Модель завантажувача	RoboMate (опція)		вбудований		RoboMate з роботом FANUC 200iD
Максимальна кількість інструменту	2 палети: М3 х 210 М12 х 120 М20 х 40	4 палети: М3 х 630 М6 х 630 М12 х 360 М12 х 360 М20 х 120 М30 х 120	2 палети: М3 х 210 М12 х 120 М20 х 40	4 палети: М3 х 630 М6 х 630 М12 х 360 М12 х 360 М20 х 120 М30 х 120	2 палети: –	4 палети: М3 х 630 М6 х 630
Час завантаження інструменту	15 с		20 с		–	–
